ESP32-C6 1.69 英寸 240×280 分辨率 Wi-Fi 6 LCD 触控屏开发板 AI语音对话 支持小智 deepseek

板载 QMI8658 六轴惯性测量单元，Type-C 接口，集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread)
价格
原价
型号
ESP32-C6-Touch-LCD-1.69
SKU
31538
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

ESP32 3.5寸 SPI触控屏 带壳 ESP32-S3 3.5寸QSPI触控屏 带壳 ESP32-S3 3.5寸 SPI触控屏 带壳 ESP32-S3 3.49寸 QSPI触控屏 ESP32-S3 2.8寸 SPI触控屏 ESP32-S3 2.8寸 SPI显示屏 ESP32-S3 2.8寸 RGB触控屏 ESP32-S3 2.8寸 RGB显示屏 ESP32-S3 2寸 SPI触控屏 ESP32-S3 2寸 SPI显示屏 ESP32-S3 1.9寸 SPI触控屏 ESP32-S3 1.9寸 SPI显示屏 ESP32-C6 1.9寸 SPI触控屏 ESP32-C6 1.9寸 SPI显示屏 ESP32-S3 1.85寸 QSPI触控屏 音箱 ESP32-S3 1.85寸 QSPI触控屏 外壳 ESP32-S3 1.85寸 QSPI触控屏 ESP32-S3 1.85寸 QSPI显示屏 ESP32-S3 1.83寸 SPI触控屏 ESP32-C6 1.83寸 SPI触控屏 ESP32-S3 1.69寸 SPI触控屏 ESP32-S3 1.69寸 SPI显示屏 ESP32-C6 1.69寸 SPI显示屏 ESP32-C6 1.69寸 SPI触控屏 ESP32-C6 1.47寸 SPI显示屏 ESP32-S3 1.47寸 SPI显示屏 Type-A ESP32-S3 1.47寸 SPI显示屏 Type-C ESP32-S3 1.46寸 QSPI触控屏 ESP32-S3 1.46寸 QSPI触控屏 盖板 ESP32-S3 1.46寸 QSPI触控 加宽盖板 ESP32-C6 1.3寸 SPI显示屏 ESP32-S3 1.3寸 SPI显示屏 棱镜 ESP32-S3 1.3寸 SPI显示屏 带壳 ESP32-S3 1.3寸 SPI显示屏 ESP32-S3 1.28寸 SPI显示屏 ESP32-S3 1.28寸 SPI显示屏 CNC壳 ESP32-S3 1.28寸 SPI触控屏 ESP32-S3 1.28寸 SPI触控屏 CNC壳 ESP32-S3 1.14寸 SPI显示屏 带壳 ESP32-C6 1.14寸 SPI显示屏 带壳
点击查看更多
ESP32 3.5寸 SPI触控屏 ESP32-S3 3.5寸 SPI触控屏 摄像头 ESP32-S3 3.5寸 QSPI触控屏 摄像头 ESP32-S3 3.49寸 QSPI显示屏 ESP32-S3 2.06寸 AMOLED 手表开发板 ESP32-S3 1.85寸 QSPI触控屏 音箱 ESP32-S3 1.85寸 QSPI触控屏 外壳 ESP32-S3 1.85寸 QSPI触控屏 ESP32-S3 1.85寸 QSPI显示屏 ESP32-S3 1.83寸 SPI触控屏 ESP32-C6 1.83寸 SPI触控屏 ESP32-S3 1.8寸 AMOLED屏 ESP32-C6 1.8寸 AMOLED屏 ESP32-S3 1.75寸 AMOLED屏 ESP32-S3 1.75寸 AMOLED屏 CNC壳 ESP32-C6 1.69寸 SPI触控屏 ESP32-C6 1.69寸 SPI显示屏 ESP32-S3 1.46寸 QSPI触控屏 ESP32-S3 1.46寸 QSPI触控屏 盖板 ESP32-S3 1.46寸 QSPI触控 加宽盖板 ESP32-S3 1.43寸 AMOLED屏 ESP32-S3 1.32寸 AMOLED屏 ESP32-C6 1.32寸 AMOLED屏
点击查看更多
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

ESP32-C6
1.69 英寸触摸液晶开发板

内置 ST7789V2 显示驱动芯片和 CST816T 电容触摸芯片

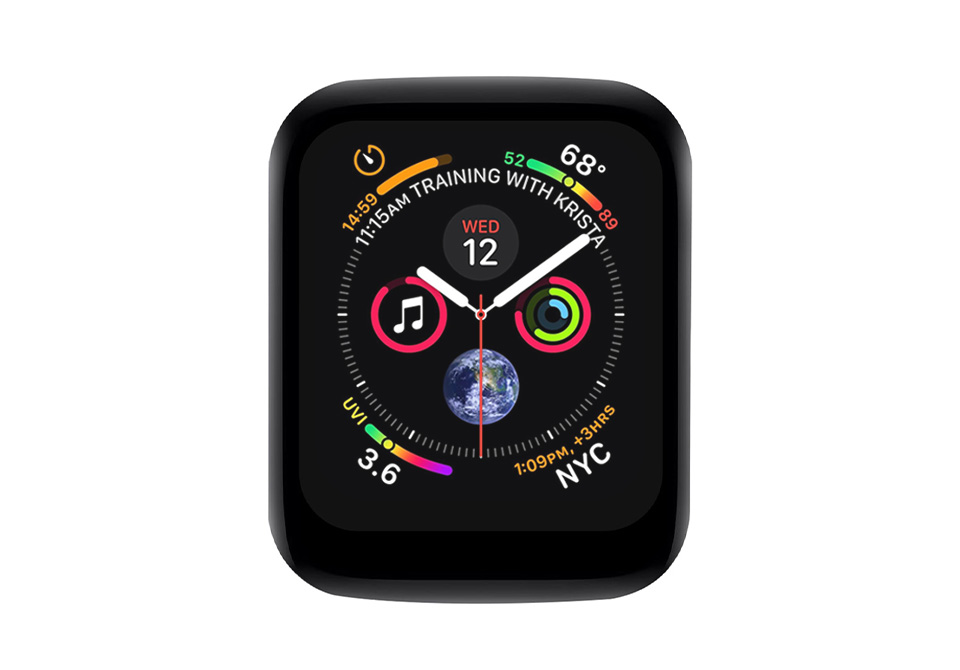

ESP32-C6 1.69 英寸触摸液晶开发板
ESP32-C6 1.69 英寸触摸液晶开发板

版本选择

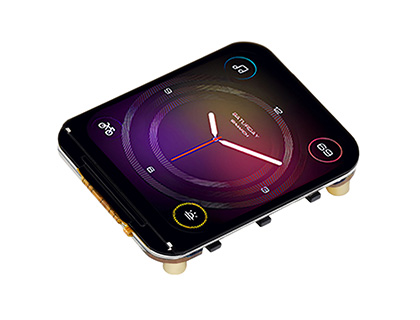

三个ESP32-C6 1.69 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件
无触控版本

ESP32-C6-LCD-1.69

三个ESP32-C6 1.69 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件
带触控版本

ESP32-C6-Touch-LCD-1.69

LCD 屏幕参数

显示面板 IPS 显示尺寸 1.69 英寸
显示分辨率 240 × 280 像素 显示颜色 262K
显示亮度 435cd/㎡ 对比度 315:1
通信接口 SPI 驱动 IC ST7789V2
触摸类型 电容式感应 触控 IC CST816T

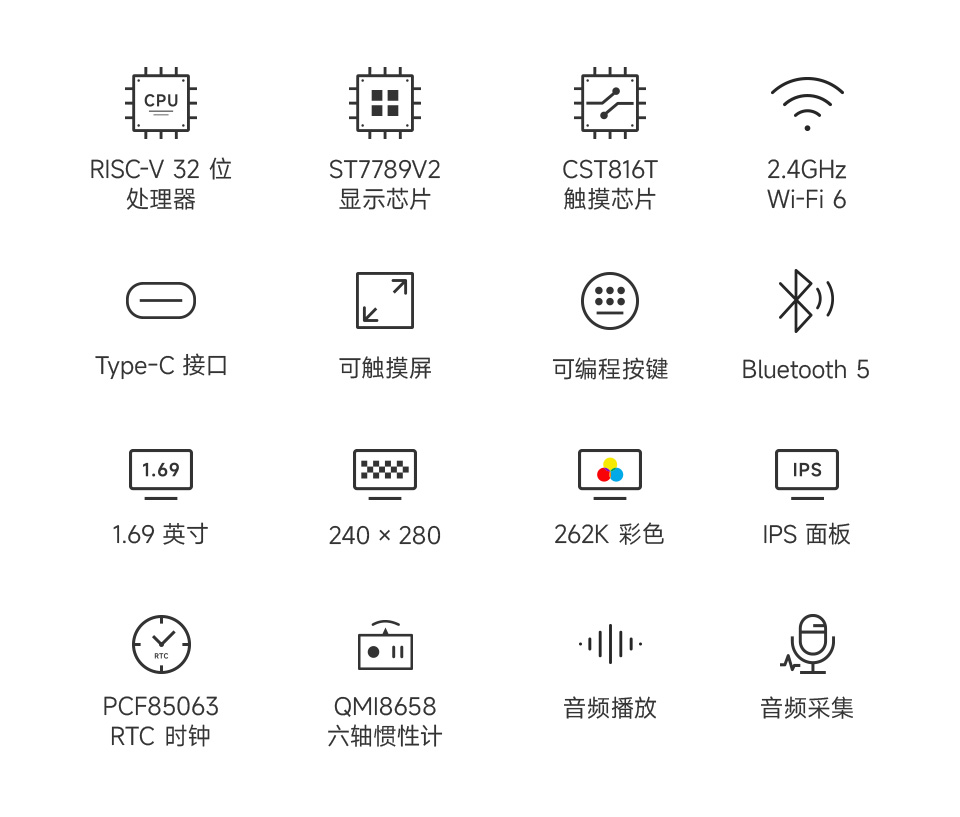

产品特性

ESP32-C6-Touch-LCD-1.69 是一款微雪 (Waveshare) 设计的低成本、高性能的微控制器开发板。在较小的板型下，板载了 1.69 英寸电容触摸 LCD 屏、锂电池充电芯片、音频编解码芯片、六轴传感器 (三轴加速度计与三轴陀螺仪) 和 RTC 等外设，方便开发并嵌入应用到产品中。

主要功能特性有：

  • 搭载一个高性能 RISC-V 32 位处理器和一个低功耗 RISC-V 32 位处理器，高性能处理器时钟高达 160MHz，低功耗处理器时钟可达 20MHz
  • 集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能
  • 板载 320KB ROM、512KB HP SRAM、16KB LP SRAM 和外接 16MB Flash
  • 采用 Type-C 接口，无需纠结正反插
  • 板载 1.69 英寸电容触摸 LCD 屏，240 × 280 分辨率，262K 彩色，能清晰地显示彩色图片
  • 内置 ST7789V2 驱动芯片和 CST816T 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
  • 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等
  • 板载 PCF85063 RTC 芯片，可方便实现 RTC 功能需求
  • 板载 RST、BOOT 和一个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
  • 板载 3.7V MX1.25 锂电池充放电接口
  • 板载 ES8311 音频编解码芯片、麦克风和喇叭，轻松畅玩小智 AI
  • 引出 GPIO、I2C、USB 和 UART 焊盘，可供外接设备和调试使用，灵活配置外设功能
  • 支持灵活时钟、模块电源单独设置等精准控制，实现多场景低功耗模式
  • 触摸屏透过率高、响应快、寿命长

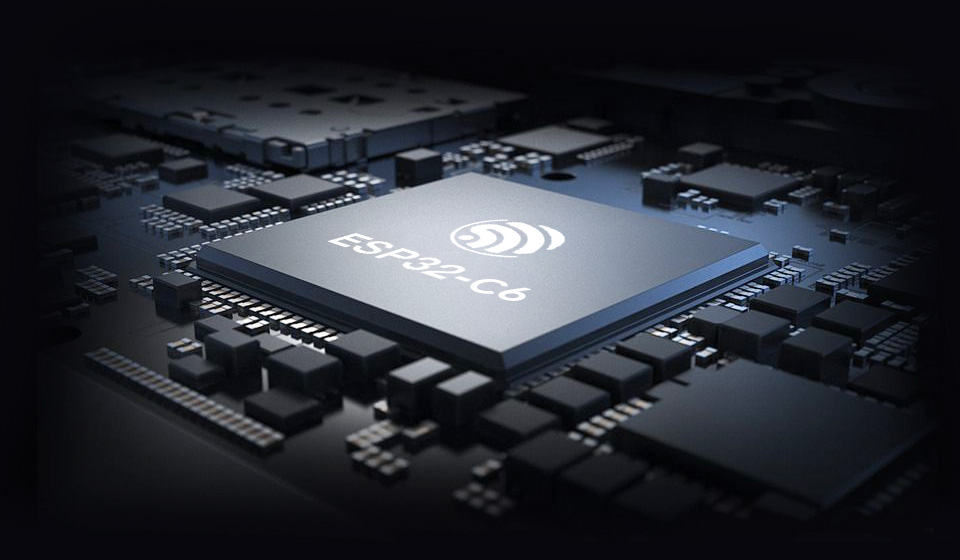

ESP32-C6 适用于 AIoT 市场

搭载一个高性能 RISC-V 32 位处理器和一个低功耗 RISC-V 32 位处理器，主频高达 160MHz，强大的 AI 运算能力和安全加密机制

ESP32-C6 1.69 英寸触摸液晶开发板小巧面板

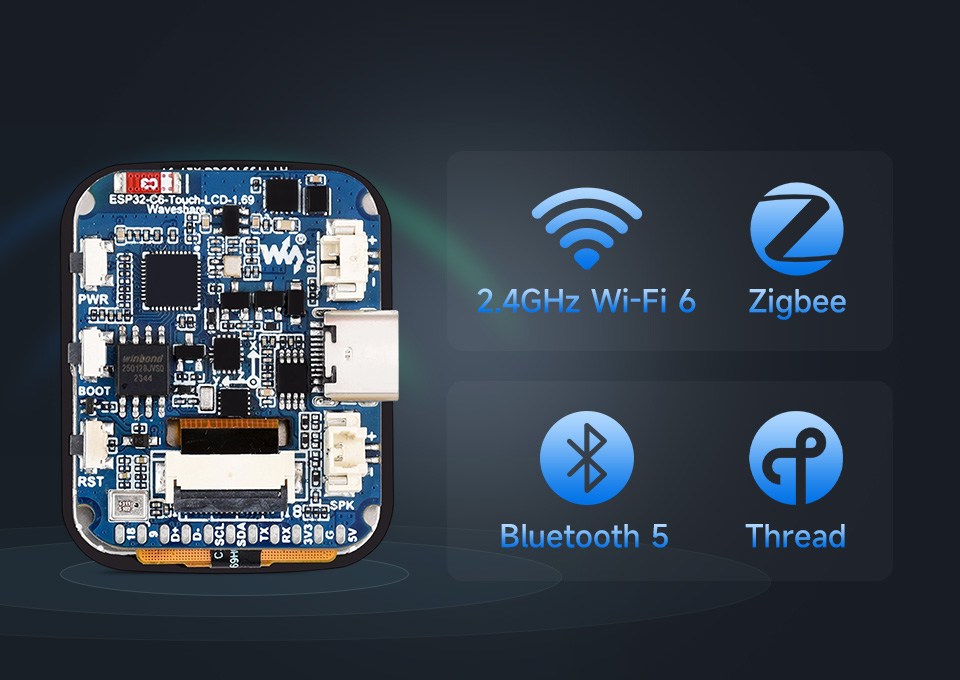

更强大的无线连接能力

支持 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread)，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

ESP32-C6 1.69 英寸触摸液晶开发板小巧面板

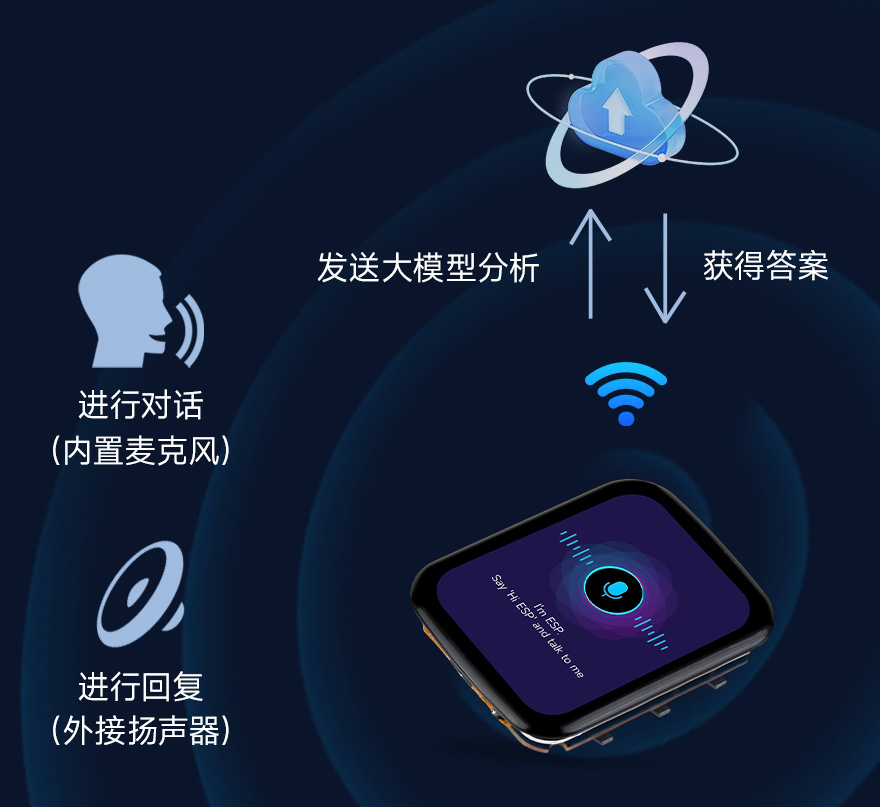

支持 AI 语音交互

无需繁琐组装与接线步骤，快速接入虾哥的小智 AI
摇身一变，成为您的专属智能 AI 伙伴
支持 DeepSeek、豆包和通义千问等一众国产大语言模型

ESP32-C6 1.69 英寸触摸液晶开发板小巧面板
ESP32-C6 1.69 英寸触摸液晶开发板小巧面板

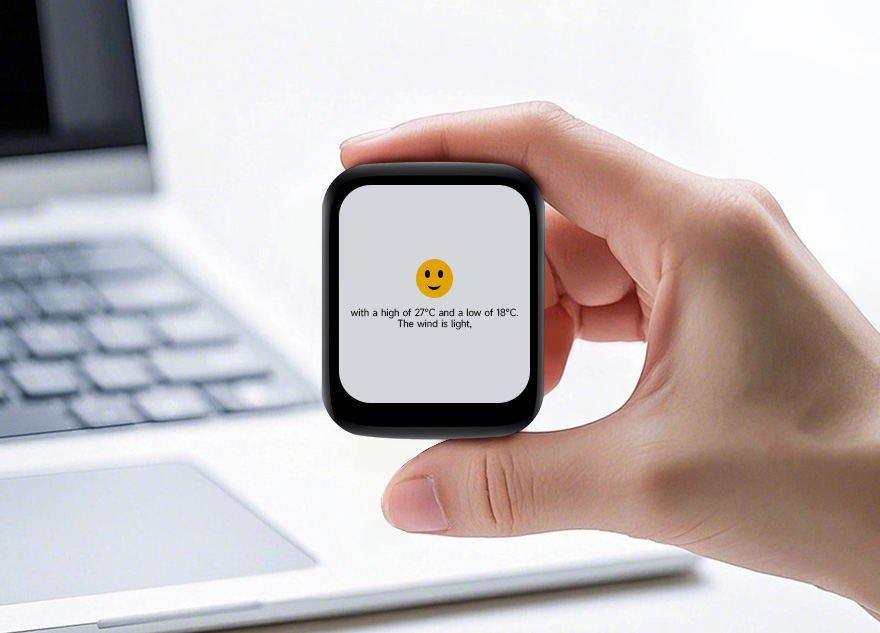

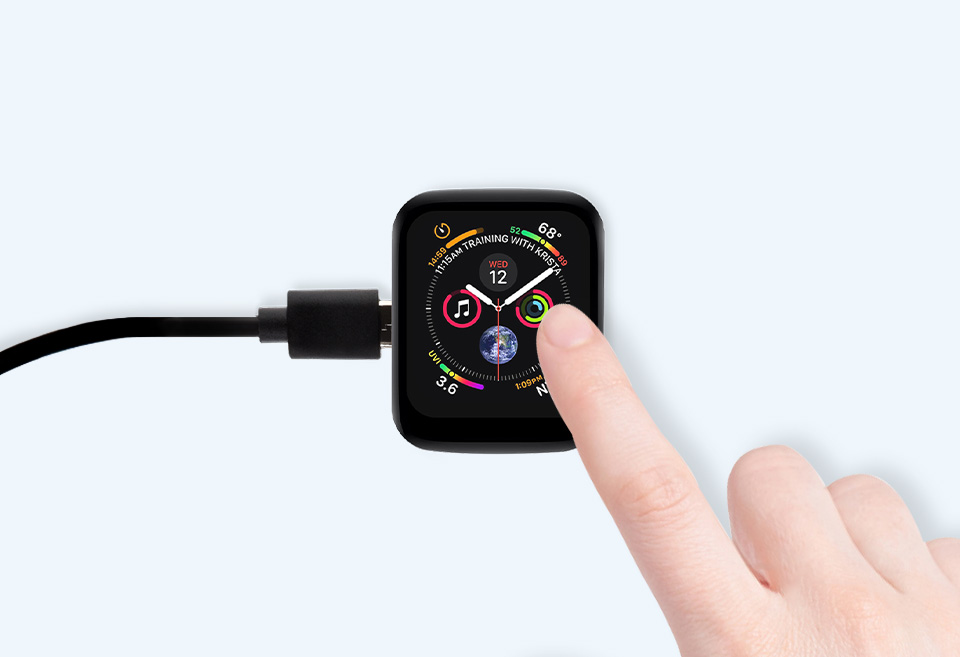

小巧面板 触摸更多可能

适用于各种智能设备开发，可实现人机交互功能

ESP32-C6 1.69 英寸触摸液晶开发板小巧面板

资源简介

ESP32-C6 1.69 英寸触摸液晶开发板资源简介
  1. ESP32-C6
  2. W25Q128JVSIQ

    16MB NOR-Flash

  3. PCF85063

    RTC 时钟芯片

  4. QMI8658

    六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计

  5. ETA6098

    高效锂电池充电芯片

  6. MX1.25 锂电池接口

    MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电

  7. Type-C 接口

    ESP32-C6 USB 接口，用于烧录程序和
    日志打印

  1. MX1.25 喇叭接口
  2. 板载贴片天线
  3. 上电功能按钮

    支持检测上电功能、单击、双击、多击和
    长按操作

  4. BOOT 按键
  5. RST 复位按键
  6. 麦克风
  7. NS4150B

    3.0W 单声道 D 类音频功率放大器

  8. ES8311 (背面)

    低功耗单声道音频编解码器

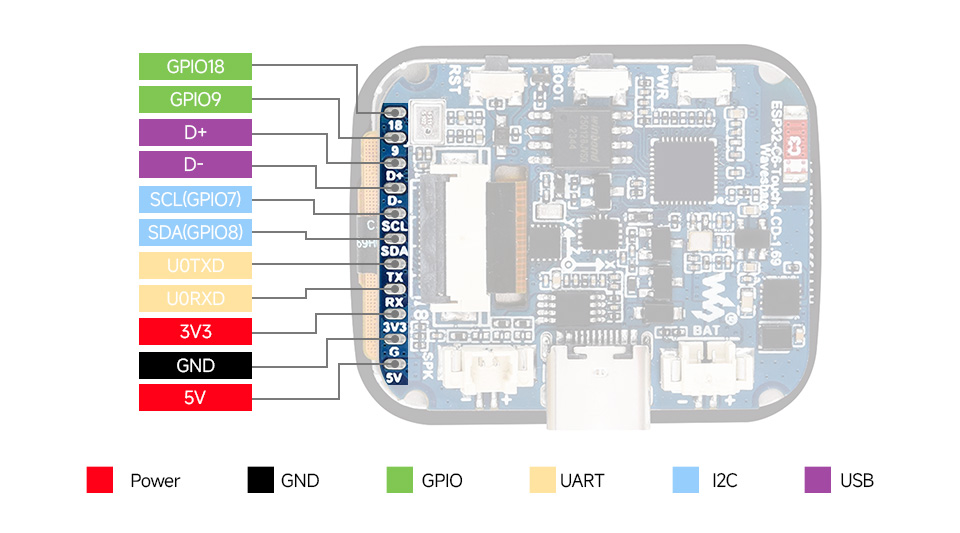

引脚定义

ESP32-C6 1.69 英寸触摸液晶开发板引脚定义

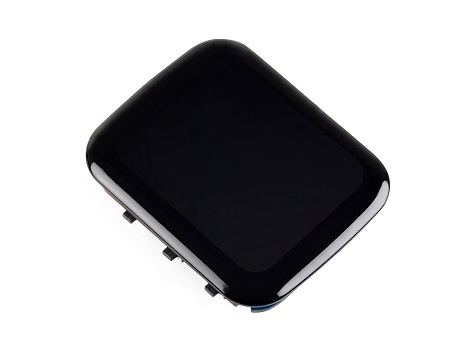

产品尺寸

ESP32-C6 1.69 英寸触摸液晶开发板产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/ESP32-C6-Touch-LCD-1.69

配置清单

  1. ESP32-C6-Touch-LCD-1.69 × 1

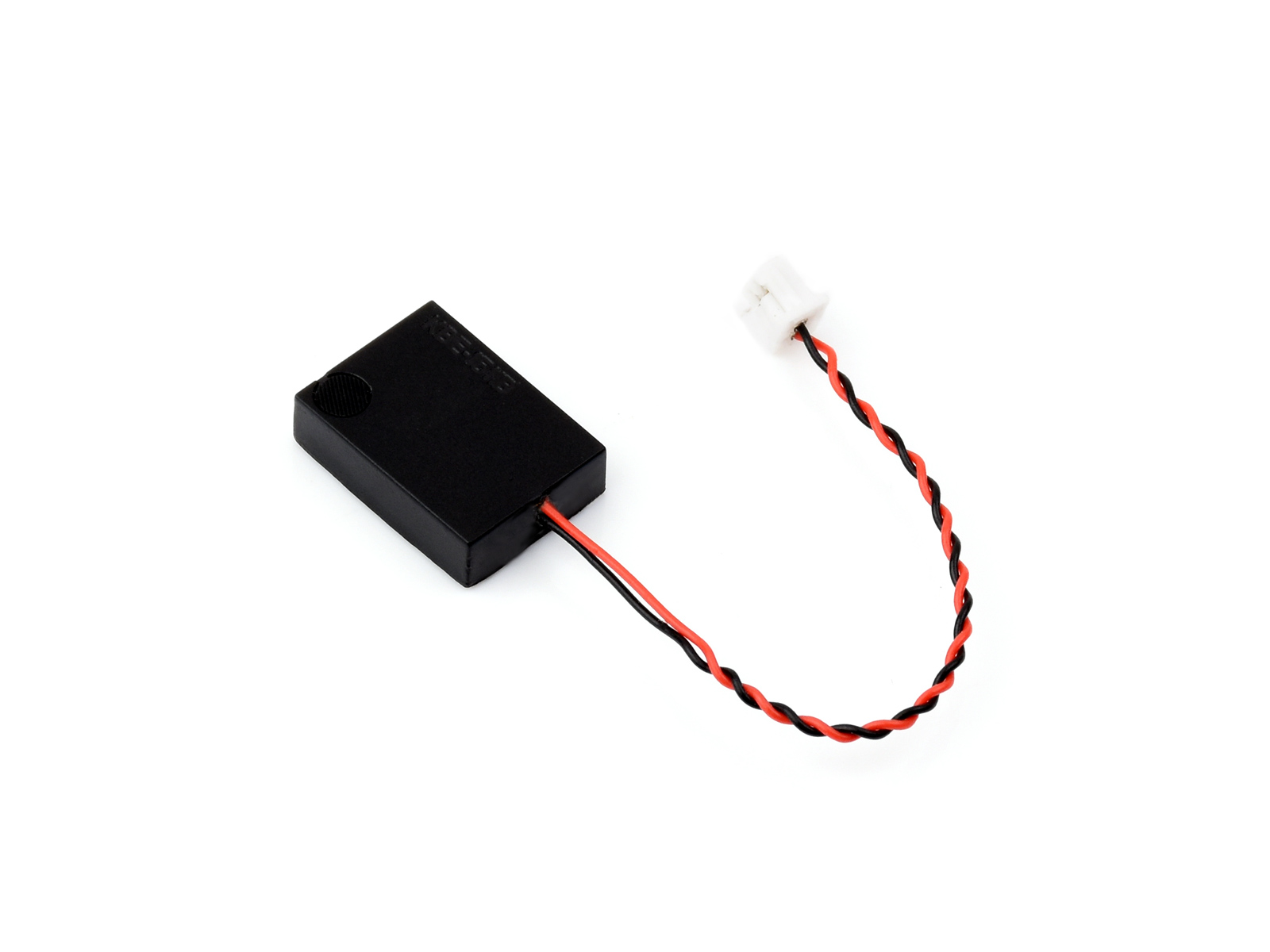

  2. 喇叭 6Ω 1W × 1

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
