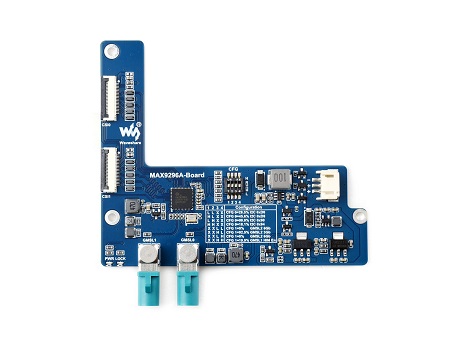

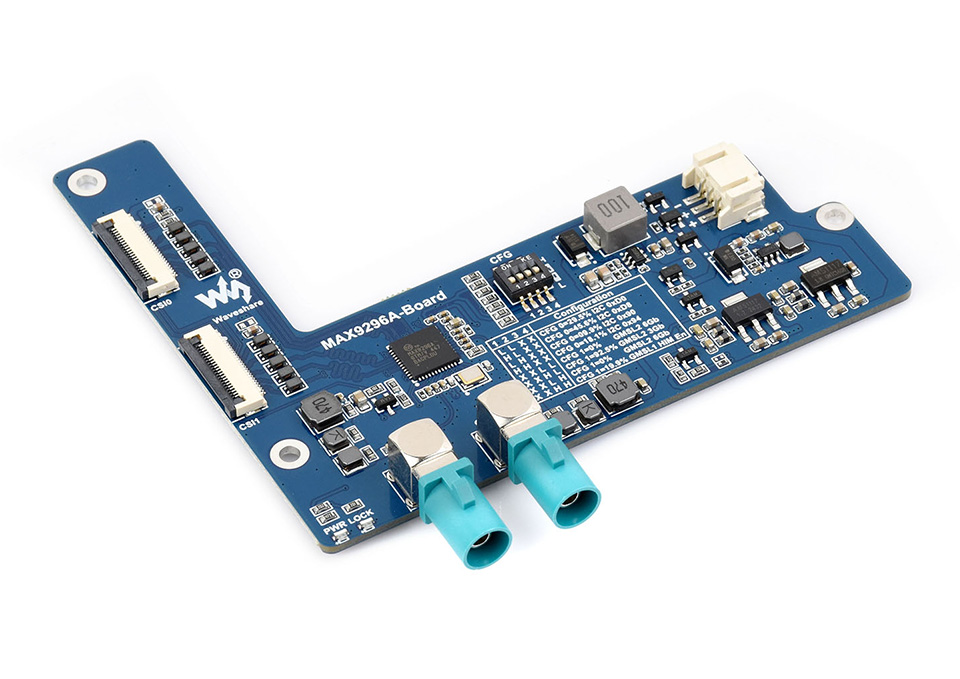

2 路 GMSL 相机扩展板
MAX9296A 解串芯片，适用于树莓派 5、Jetson Orin/NX 主板
产品特性
本产品是一个 GMSL 相机扩展板，支持同时接入两路 GMSL 摄像头到树莓派 5、Jetson Orin Nano 和 Jetson Orin NX 主板。可以通过软件配置同时兼容 GMSL1 与 GMSL2 协议接口。采用 MAX9296A 芯片，专为需要高带宽、低延迟视频传输的应用而设计。该扩展板适用于自动驾驶、机器视觉和智能安防等领域。
GMSL (Gigabit Multimedia Serial Link) 是一种高速串行传输技术，专为传输高带宽的多媒体数据而设计，具备长距离传输，低延迟，高抗干扰性和布线简单等优点。GMSL 技术主要用于汽车电子和工业应用，能够通过单根电缆传输高清晰度的视频、音频和数据信号。通过使用同轴电缆或双绞线，GMSL 可以实现长距离的信号传输。
主要功能特性：
- 支持同时接入两路 GMSL 相机 (ISX031)
- 采用 MAX9296A 串行器方案
- 支持树莓派 5、Jetson Orin Nano 和 Jetson Orin NX 主板
产品规格
| 解串器 | MAXIM (ADI) MAX9296A |
|---|---|
| 支持主控 | 树莓派 5、Jetson Orin NX/Nano 开发套件 |
| 支持串行器型号 | MAX9295、MAX96717 和 MAX96705 等 |
| GMSL 输入 | 2 路 GMSL2 (兼容 GMSL1) 相机 |
| 输入接口 | 2 × MATE_AX FAKRA Z 连接器 |
| 输出接口 | 22PIN CSI 接口 |
| 支持 GMSL 相机型号 | ISX031 等 |
| 供电 | 5V 输入 |

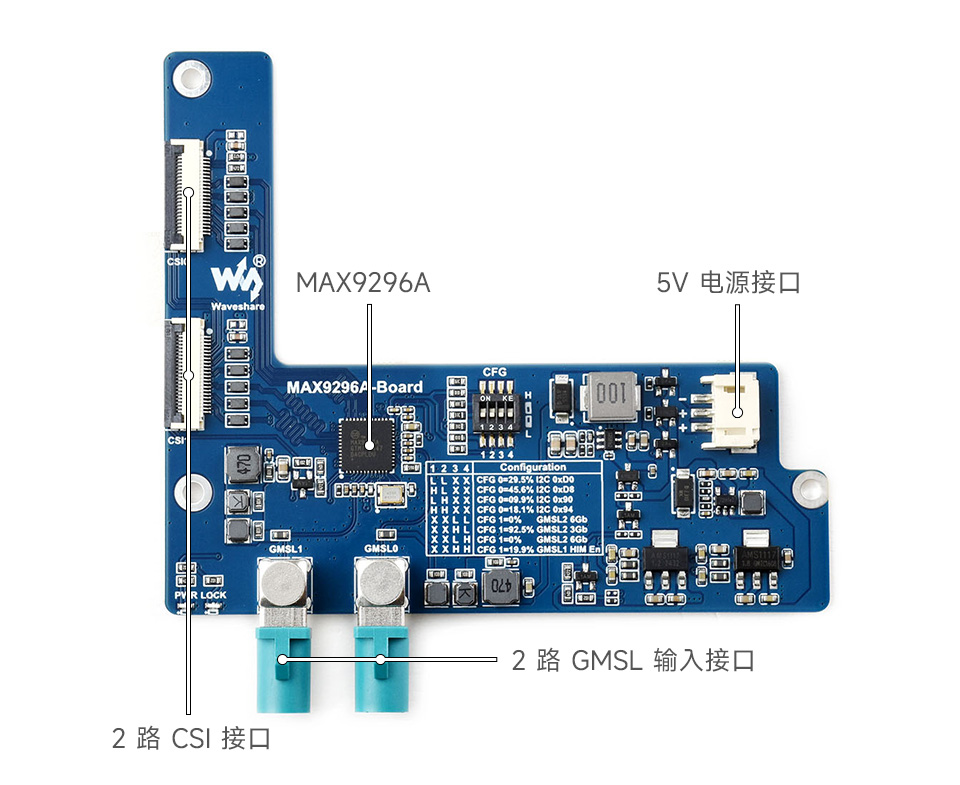

产品资源
支持的相机型号
| 型号 | 传感器 | 像素 | 分辨率 | 帧率 (FPS) |
视场角 (H × V) |
串行器 | ISP | 防水等级 |
|---|---|---|---|---|---|---|---|---|
| GMSL-1MP-Camera-A | - | 1MP | 1280×960 | 30 | 196°(H)×151°(V) | MAX96701 | 内置 | IP67 |
| GMSL-2MP-Camera-A | - | 2MP | 1920×1080 | 30 | 195°(H)×152°(V) | MAX96717F | 内置 | IP67 |
| ISX031-GMSL-Camera-H60* | Sony ISX031 | 3MP | 1920×1536 | 30 | 64.9°(H)×50.6°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H100 | Sony ISX031 | 3MP | 1920×1536 | 30 | 100°(H)×78.5°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H120* | Sony ISX031 | 3MP | 1920×1536 | 30 | 118.4°(H)×91.56°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H190 | Sony ISX031 | 3MP | 1920×1536 | 30 | 197°(H)×162.3°(V) | MAX96717 | 内置 | IP67 |
| * 对 ISX031-GMSL-Camera-H60 和 ISX031-GMSL-Camera-H120 版本有需求请咨询销售了解 | ||||||||

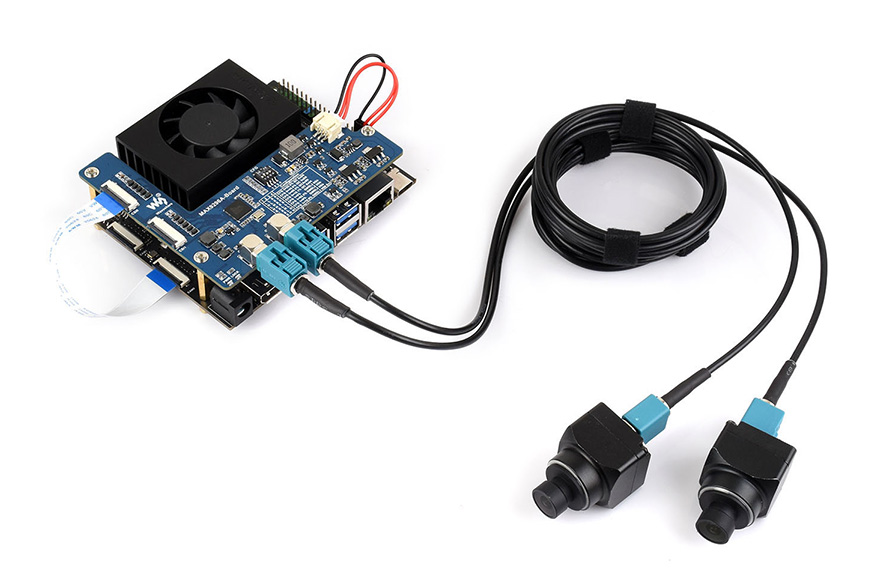

应用场景
机器人自动驾驶
车载环视
辅助驾驶和视觉融合
电子后视镜
无人智慧工厂生产
智慧城市
产品尺寸
