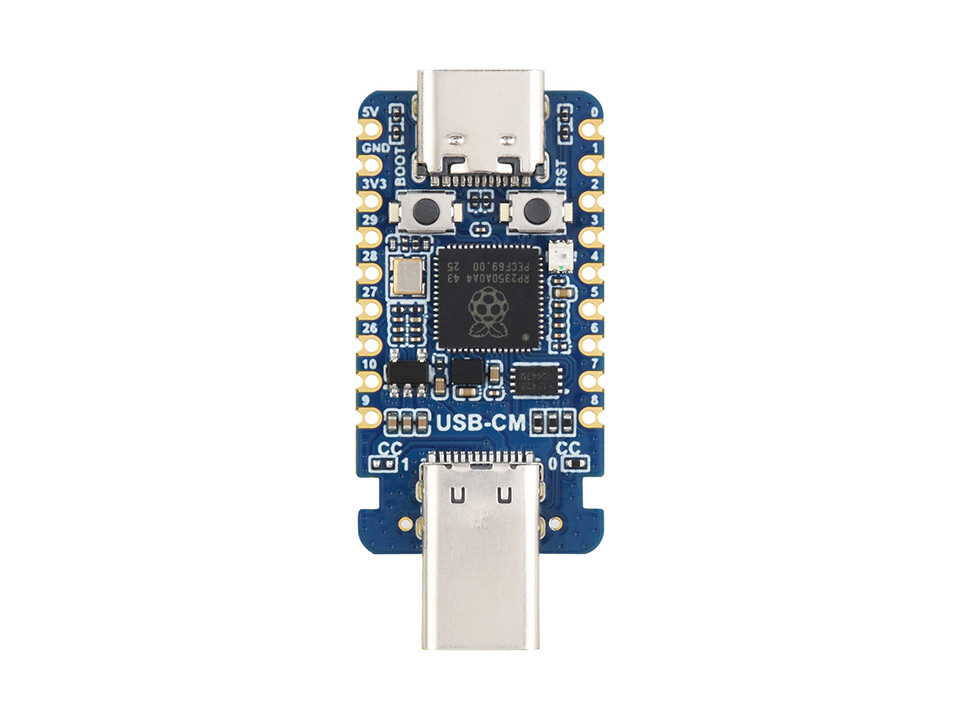

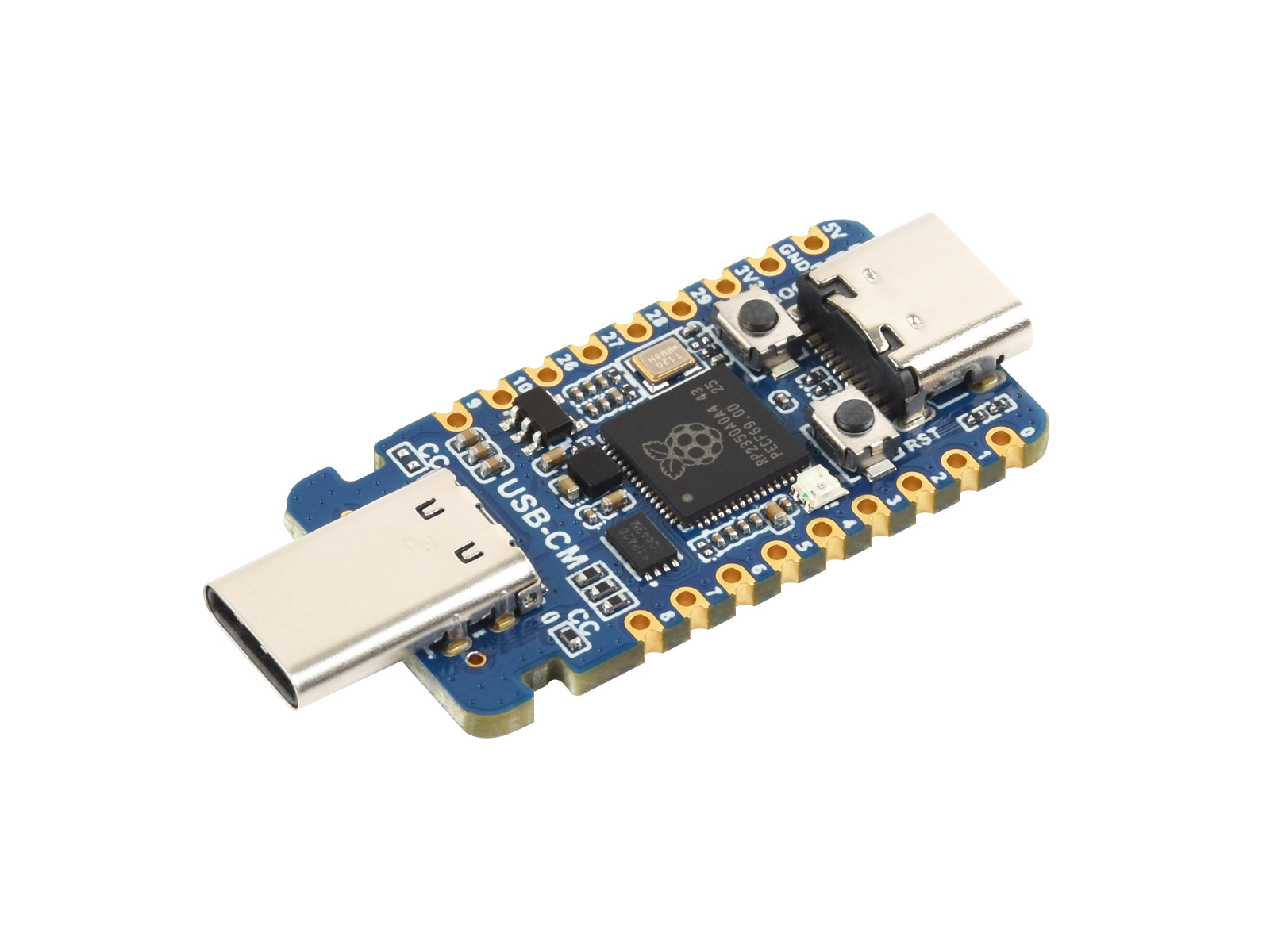

微雪 RP2350-USB-CM 迷你开发板双Type-C(公头/母座) 树莓派双核微控制器

邮票孔可焊接，板载Type-C公口(主机/从机切换)，15路GPIO，多协议接口(I2C/SPI/UART)，支持低功耗休眠

本产品未上架

型号

RP2350-USB-CM

SKU

34953

品牌

Waveshare

版本

PIO-USB 母口版 PIO-USB 公口版

产品详情
产品资料
配置清单
保修&售后服务

加入购物车立即购买

RP2350-USB-C 迷你开发板

基于树莓派 RP2350A 设计

采用半孔工艺，可以焊接在自定义的板子上

RP2350-USB-C 迷你开发板卖点图标，包括：迷你小巧、双核双架构、高运行频率、多功能引脚

产品特性

采用了 Raspberry Pi 研发的 RP2350A 微控制器芯片
独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
内置 520KB 的 SRAM 和 2MB 的片上 Flash
采用 Type-C 接口，无需纠结正反插
支持纯 PD 协议电源适配器
邮票孔设计，可直接焊接集成到用户自主设计的底板上
USB1.1 主机和从设备支持
支持低功耗睡眠和休眠模式
可通过 USB 识别为大容量存储器进行拖放式下载程序
RP2350A 的 15 个 GPIO 引脚引出
2 个 SPI、2 个 I2C、2 个 UART、4 个 12 位 ADC 以及 14 个可控 PWM 通道
精确的片上时钟和定时器
内置温度传感器，可实时监测芯片温度
12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

支持 C/C++、MicroPython、Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

独特的双核、双架构

RP2350A 独特的双核、双架构功能允许用户在一对行业标准的
ARM Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构

15 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

资源简介

RP2350A
双核、双架构处理器，运行频率高达 150MHz
W25Q16JVUXIQ
2MB NOR Flash
PIO-USB CCX 上下拉电阻
通过切换电阻实现 Sink / Source 切换
PIO-USB
可通过 PIO 作为 USB 主机或者从机
RT9013-33GB
500mA 低压差、低噪声、超快 LDO

BOOT 按键
复位时按下，进入下载模式
USB Type-C 接口
用于下载程序，且支持 USB1.1 主机和从设备
RUN 复位按键
WS2812
炫酷 RGB LED

产品尺寸

Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Pico 2 W	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
Pico 2 WH	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
CAN 版	DC-DC, 2000mA	Type-C	4MB	-	CAN 接口
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 母口版	LDO, 800mA	Type-C	4MB	-	-
Type-C 公口版	LDO, 800mA	Type-C	4MB	-	-
PIO-USB 母口版	LDO, 500mA	Type-C	2MB	-	板载 PIO-USB Type-C 母口
PIO-USB 公口版	LDO, 500mA	Type-C	2MB	-	板载 PIO-USB Type-C 公口
微型版	LDO, 800mA	分体式 Type-C	4MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RGB 矩阵版	LDO, 800mA	Type-C	16MB	-	板载 8 × 8 RGB LED 矩阵
网口版	LDO, 800mA	Type-C	4MB	-	带网口
USB 口版	LDO, 500mA	Type-C, Type-A	2MB	-	板载 PIO-USB Type-A 接口
核心版	LDO, 800mA	分体式 Type-C	16MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
无线升级版	LDO, 800mA	Type-C	16MB	-	Wi-Fi、蓝牙
1.43" 圆形触摸 AMOLED 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.43 英寸 AMOLED 触摸屏
1.64" 圆角触摸 AMOLED 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.64 英寸 AMOLED 触摸屏
1.75" 圆形触摸 AMOLED 版	DC-DC, 2000mA LDO,300mA	Type-C	16MB	支持(边充边放)	1.75 英寸 AMOLED 触摸屏
1.8" 圆角触摸 AMOLED 版	DC-DC, 2000mA LDO, 300mA	Type-C	16MB	支持(边充边放)	1.8 英寸 AMOLED 触摸屏
2.41" 触摸 AMOLED 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2.41 英寸 AMOLED 触摸屏
0.85" 圆角 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	0.85 英寸 IPS
0.96" LCD 版	DC-DC, 2000mA	Type-C	4MB	支持(边充边放)	0.96 英寸 IPS
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.46" 圆形触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.46 英寸触摸屏
1.47" LCD 版	LDO, 300mA	Type-C	16MB	-	1.47 英寸 IPS
1.47" LCD USB 版	LDO, 300mA	Type-A	16MB	-	1.47 英寸 IPS
1.54" 圆角 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.54 英寸 IPS
1.54" 圆角触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.54 英寸 IPS 触摸屏
1.69" 圆角触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
1.85" 圆形触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	1.85 英寸触摸屏
2" 圆角触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸 2.5D 曲面触摸屏
2.8" 触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 IPS 触摸屏
2.8" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 RGB 接口 IPS 触摸屏
3.49" 触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	3.49 英寸 IPS 触摸屏
3.5" 圆角触摸 LCD 版	DC-DC, 2000mA LDO, 300mA	Type-C	16MB	支持(边充边放)	3.5 英寸触摸屏
4" LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 屏
4" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 触摸屏
4.3" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4.3 英寸 RGB 接口 IPS 触摸屏
7" 圆角触摸 LCD 版	DC-DC, 3000mA	Type-C	16MB	支持(边充边放)	7 英寸 RGB 接口 IPS 触摸屏
7" LCD 版	DC-DC, 3000mA	Type-C	16MB	支持(边充边放)	7 英寸 RGB 接口 IPS 屏
1.54" 圆角 ePaper 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.54 英寸墨水屏
1.54" 圆角触摸 ePaper 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.54 英寸触摸墨水屏
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RGB 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
