工业级 8 路以太网数字量
输入输出模块

支持 Modbus 协议、PoE 供电，联动控制，DC 7V ~ 36V 宽电压供电

产品特性

本产品是一款工业级以太网接口控制的 8DI / 8DO 数字量隔离型输入输出模块，支持无源输入/有源输入，采用 Modbus RTU / Modbus TCP 协议，内置电源隔离、光耦隔离、自恢复保险丝和 TVS 等保护电路。

板载稳压芯片，支持 7V ~ 36V 宽电压供电，支持 PoE 以太网供电
支持通过 MQTT 协议控制，提供阿里云 MQTT 应用例程
板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
输入带双向光耦隔离，支持无源和有源开关量输入，内置去抖动算法，继电器支持开关输入联动模式或翻转模式控制
输出采用达林顿，带光耦隔离，驱动能力更强，灌电流可达 500mA，内置续流二极管保护
输出具有闪开、闪断功能，可以在指令里带参数，操作输出开启一段时间后自动关闭
导轨式外壳设计，安装方便，使用更安全
外置指示灯，方便查看输入输出状态、MCU 状态和信号收发状态

基本功能

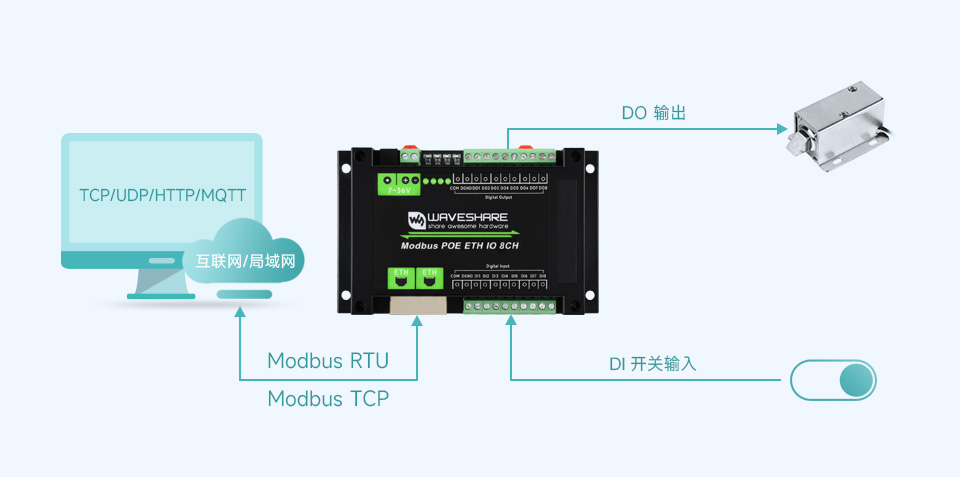

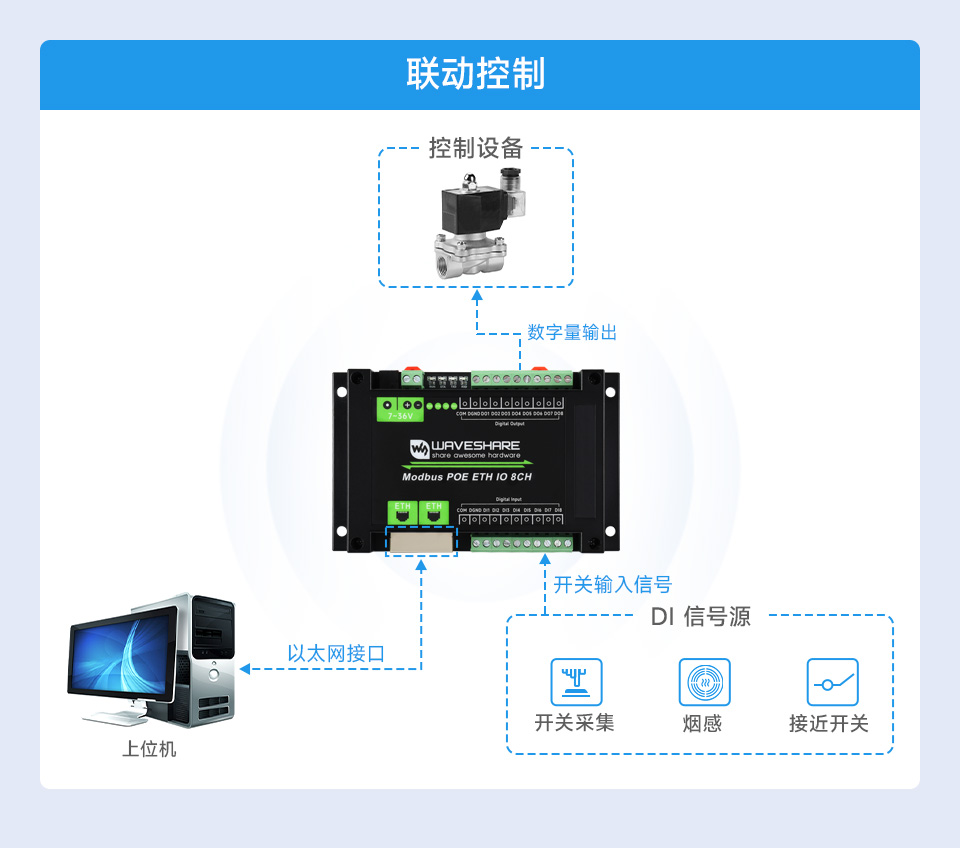

支持通过以太网发送 Modbus RTU/TCP 协议指令读取开关量输入，从而根据输入控制数字量输出

8路以太网数字量输入输出模块通过以太网发送Modbus RTU/TCP协议指令读取开关量输入的示意图

支持多组通信模式
采用 Modbus 协议

支持 TCP 服务端、TCP 客户端、UDP 模式、UDP 组播、HTTP、MQTT，支持 Modbus RTU 协议和 Modbus TCP 协议

多种配置方式

支持软件配置、Web 浏览器配置，支持 DHCP 动态获得 IP、DNS 协议连接域名服务器地址

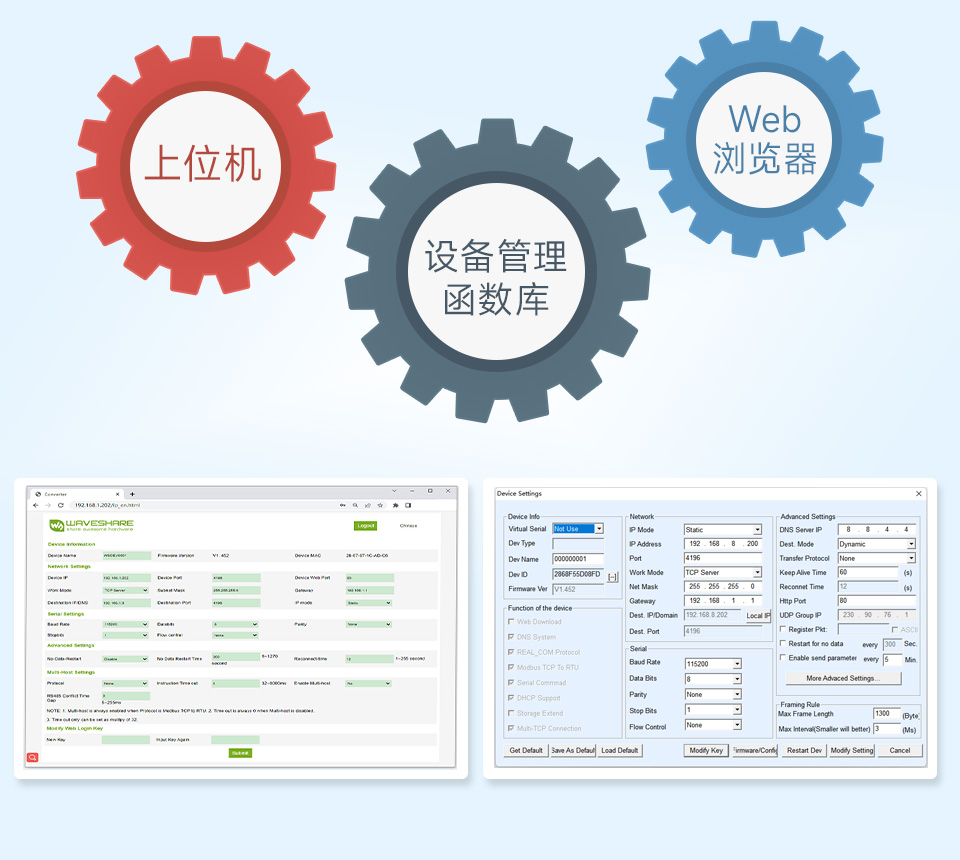

8路以太网数字量输入输出模块，上位机配置，设备管理函数库配置和web浏览器配置三种配置方式，3个齿轮

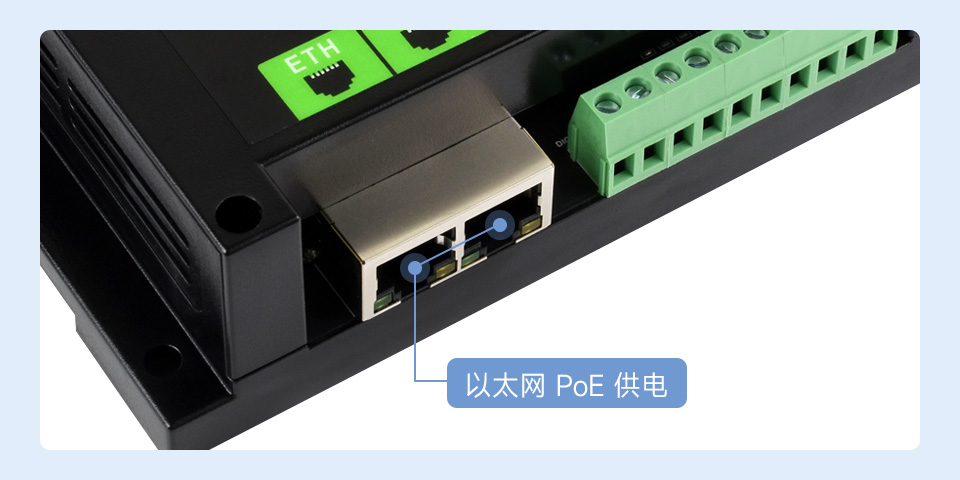

多种方式供电，宽电压输入

电源插头式：直接使用电源插头供电，
端子式供电：DC 7V ~ 36V 宽电压范围输入，
以太网 PoE 供电：适用于 IEEE 802.3af PoE 标准

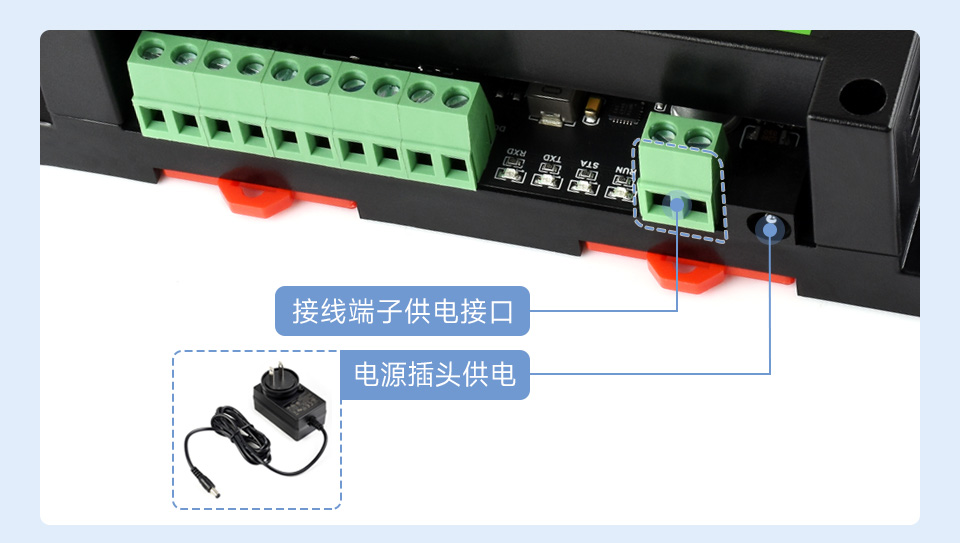

8路以太网数字量输入输出模块电源插头式供电、端子式供电、以太网 PoE 供电接口展示特写

本产品默认不配备外部电源，如有需要，可选配：12V 电源

数字量输入输出全隔离

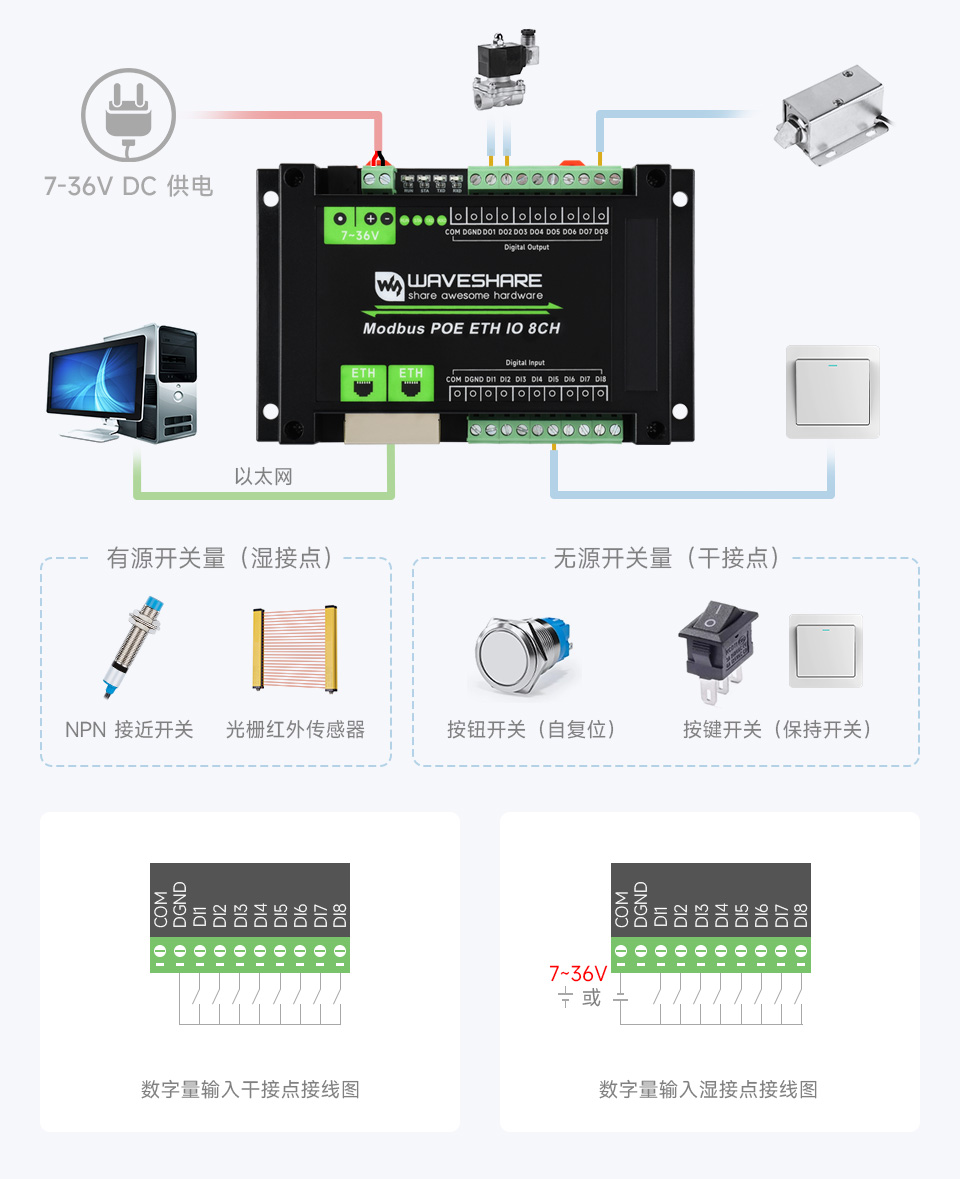

内置隔离电源和双向光耦，支持无源输入和有源输入 (PNP 型或 NPN 型)
达林顿管开漏输出，单通道灌电流可达 500mA，可直接驱动继电器

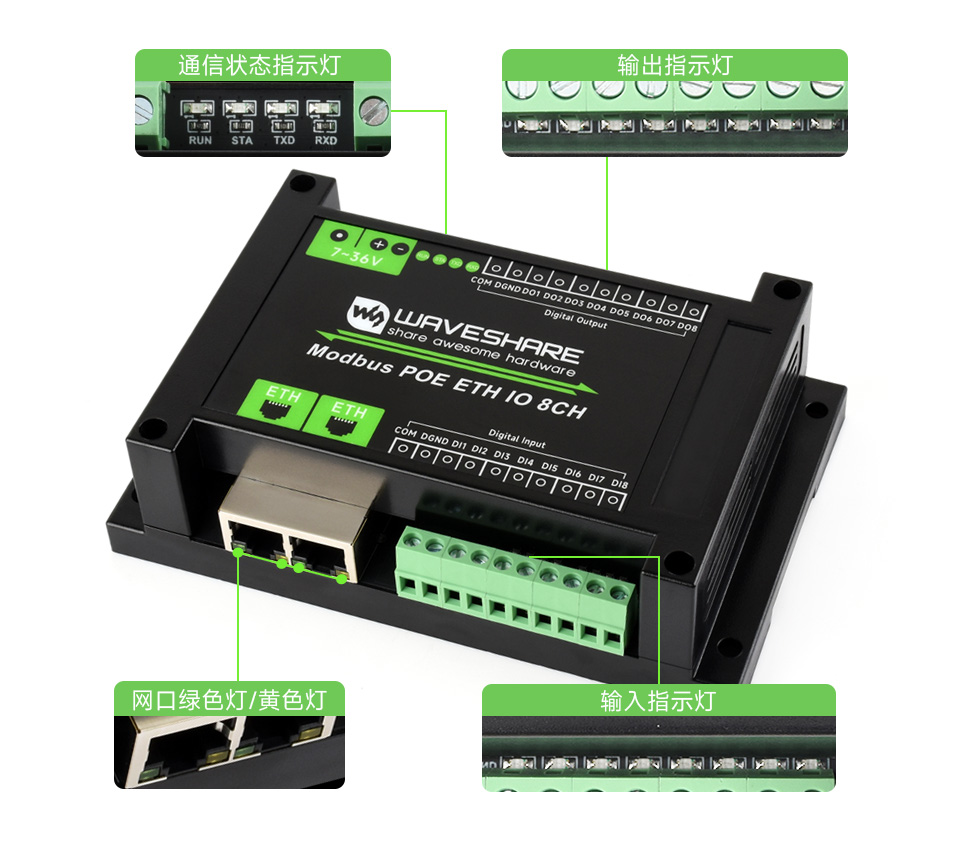

接口和指示灯

带多种指示灯，方便查看模块工作状态

RUN 灯	网口运行指示灯，芯片工作正常闪烁
STA 灯	MCU 指示灯，MCU 正常工作时闪烁
TXD 灯	发送指示灯，发送数据时闪烁
RXD 灯	接收指示灯，接收数据时闪烁
左网口绿色灯	网口 1 连接以太网后亮起
右网口绿色灯	网口 2 连接以太网后亮起
左网口黄色灯	模块 TCP 连接建立后亮起
右网口黄色灯	数据活动灯，模块有数据传输时，黄灯状态会改变

多种模式，适合各种自动化场景

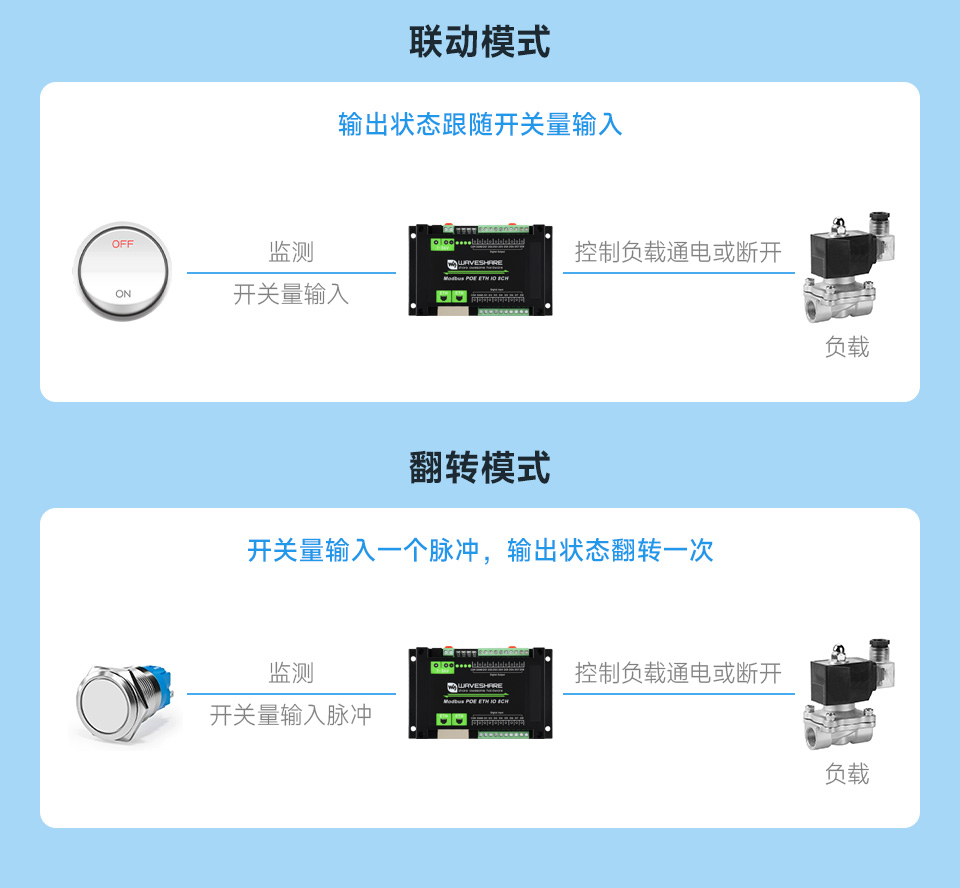

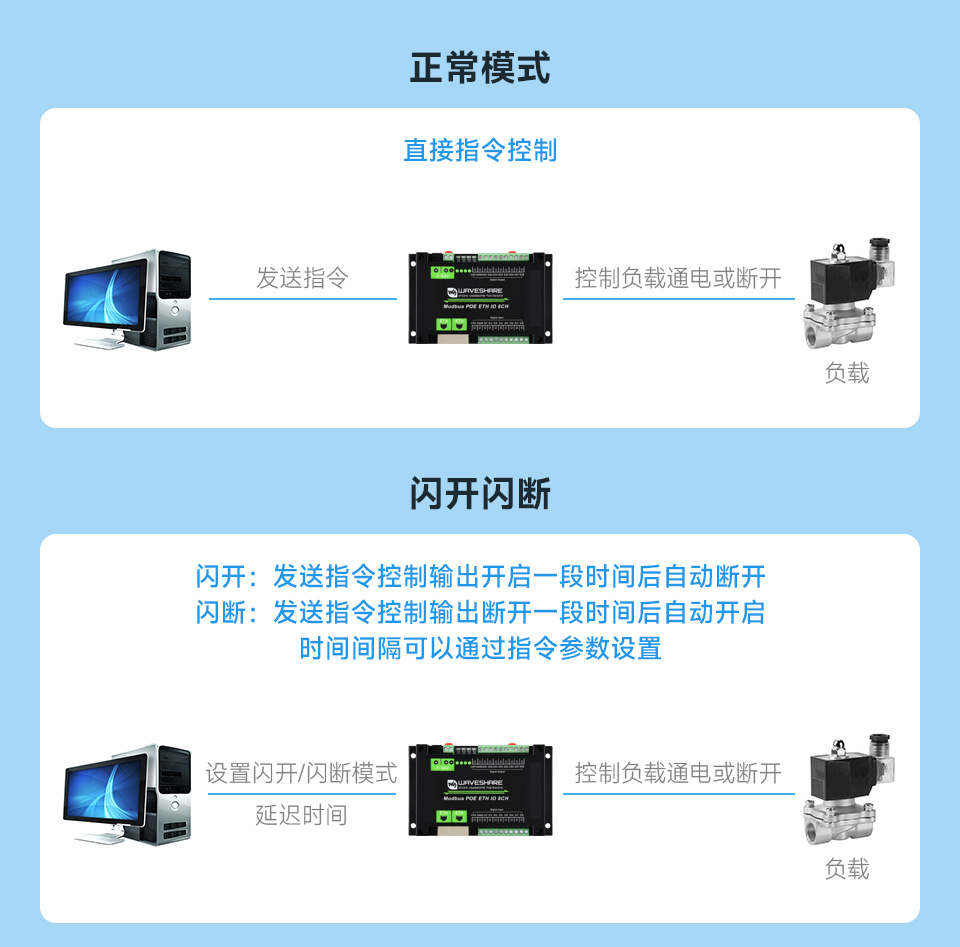

输出支持多种模式控制，每个通道支持独立设置控制模式

注：除了联动模式外，其他模式都同时支持通过指令控制继电器

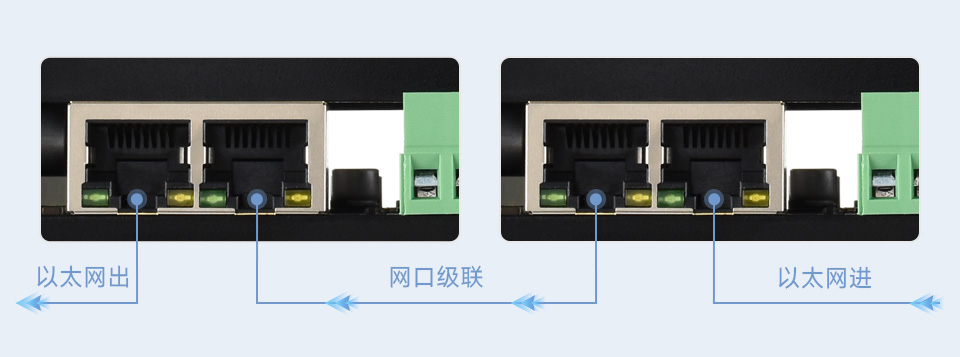

支持网口级联通讯和
PoE 级联供电

板载 2 路网口，均可用于网口通讯和级联，可任接一路用于双串口服务器网口通信，另一路用于级联或给其他设备联网

注：级联中每个模块可单独供电，也可使用 PoE 级联供电

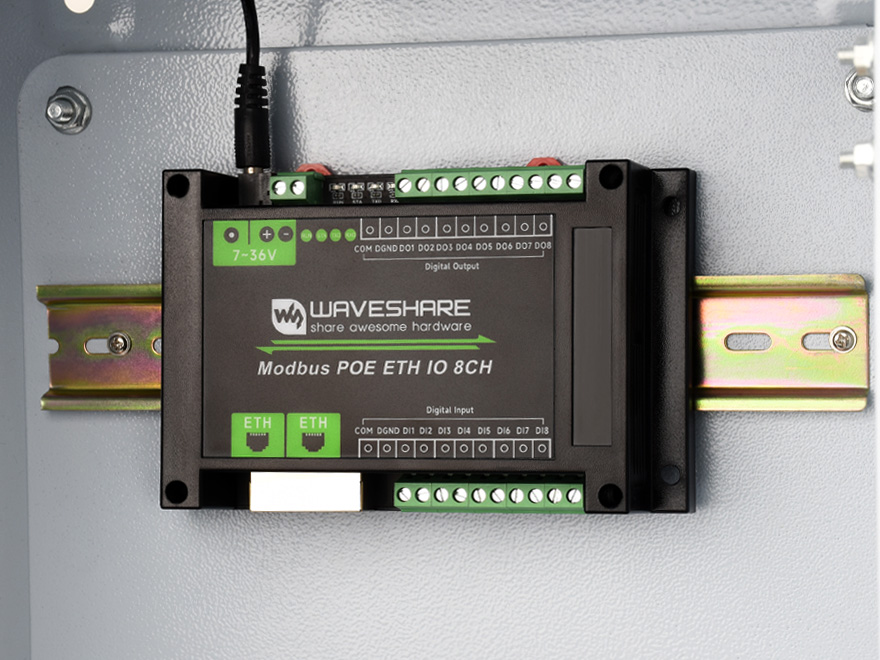

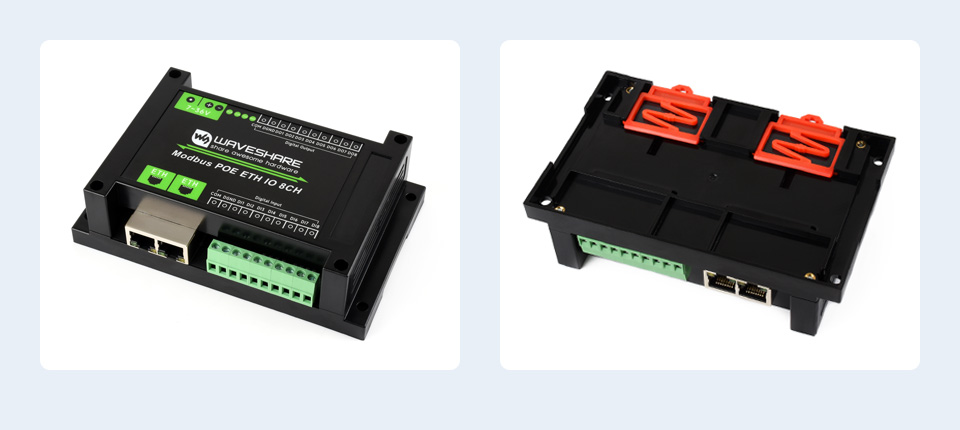

导轨式外壳设计

导轨式 PC 保护外壳，方便安装使用，带外壳更安全

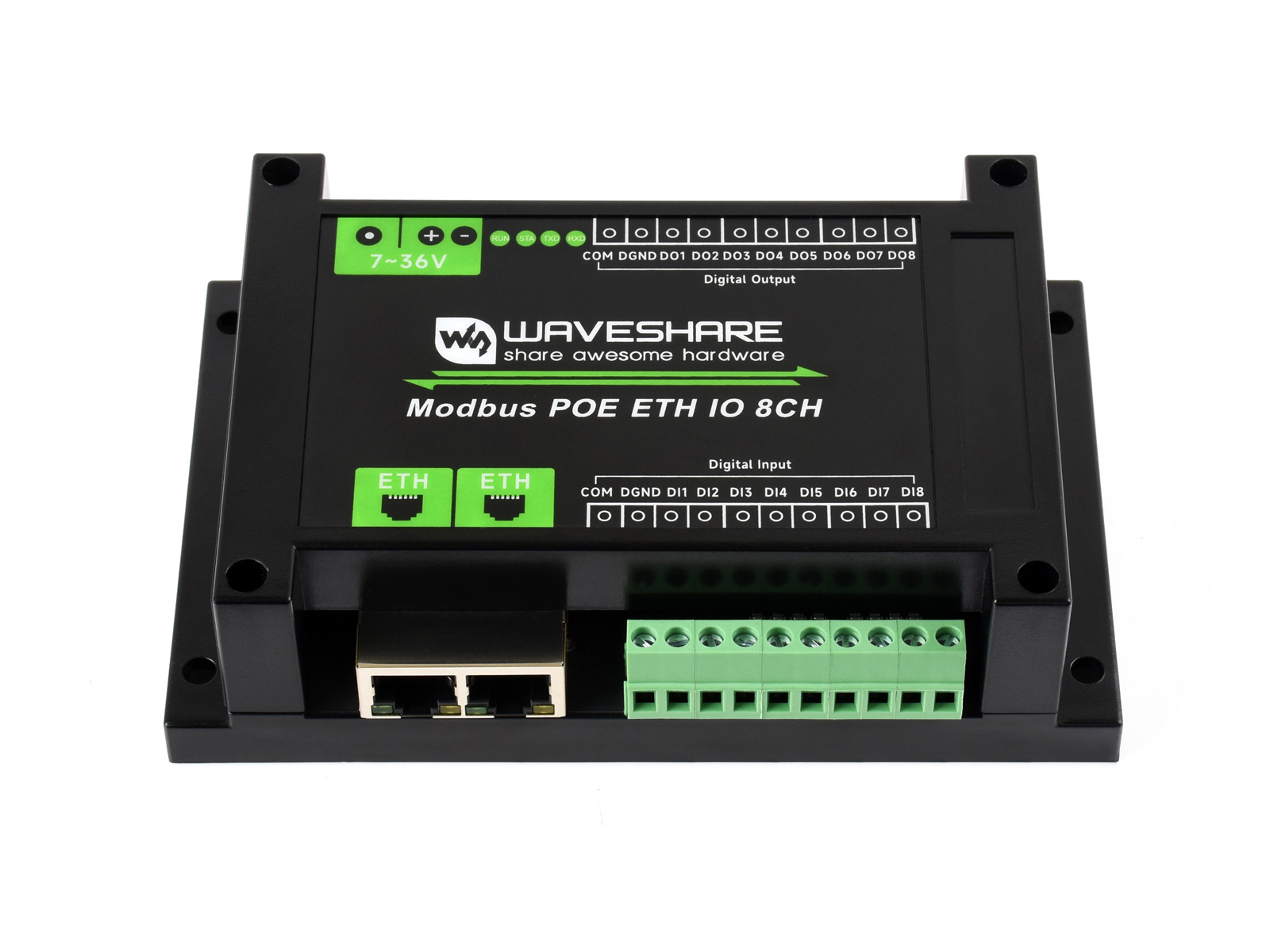

产品展示
