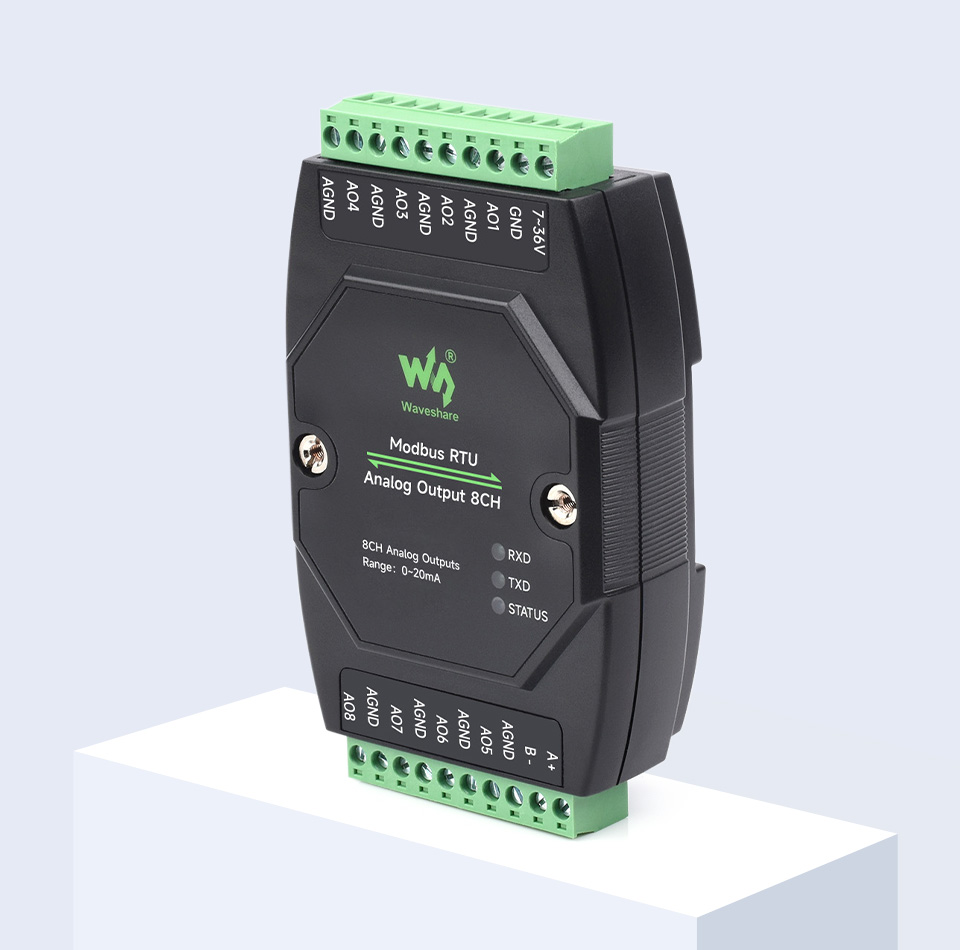

工业级 8 路模拟量输出模块

12 位 DA 转换DC 7~36V 宽电压供电

Modbus RTU 协议带多种隔离保护电路

工业级 8 路模拟量输出模块

产品特性

本产品是一款工业标准模拟量输出模块，支持 8 路同步输出。采用 Modbus RTU 协议，内置电源隔离、磁耦隔离、自恢复保险丝和 TVS 等保护电路。

  • 支持设置设备地址 (1~255)，以便通过 RS485 总线级联多个设备
  • 板载稳压芯片，支持 7~36V 宽电压供电
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载一体式磁耦隔离，可进行信号隔离，可靠性高、抗干扰强
  • 板载自恢复保险丝和 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防过流过压，防雷防静电
  • 12 位 DA 转换，采用高精度电阻，输出数据更准确
  • 内置看门狗，输出稳定不死机
  • 导轨式外壳设计，支持堆叠组合，安装方便，使用更安全
  • 外置 3 个 LED 指示灯，方便查看 MCU 状态和信号收发状态

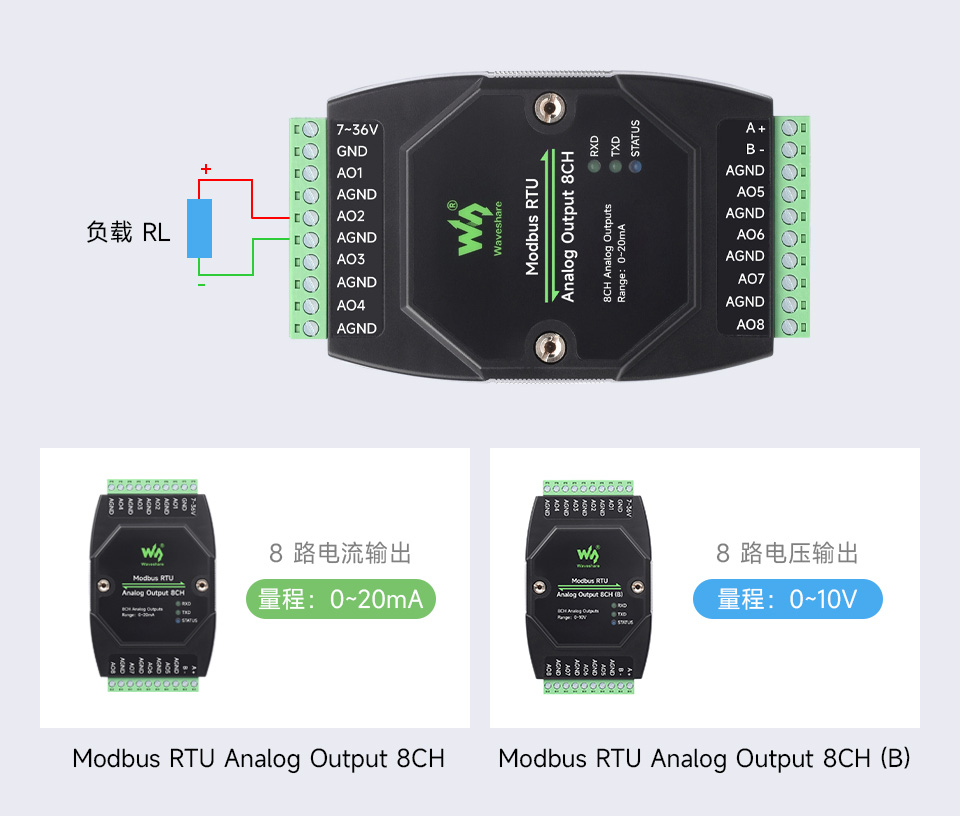

版本选择

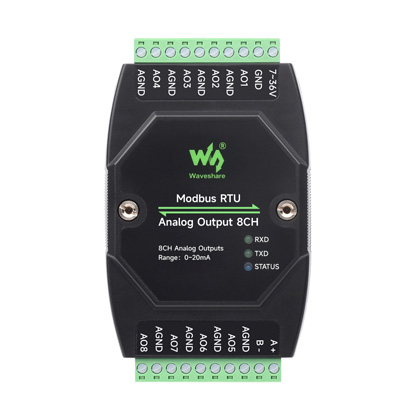

Modbus RTU Analog Output 8CH
Modbus RTU Analog
Output 8CH

输出模式：电流输出
量程：0~20mA

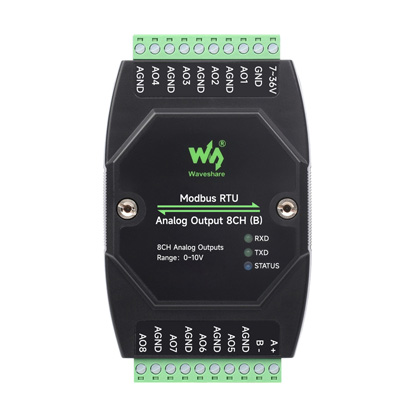

Modbus RTU Analog Output 8CH (B)
Modbus RTU Analog
Output 8CH (B)

输出模式：电压输出
量程：0~10V

产品参数

型号 Modbus RTU Analog
Output 8CH		 Modbus RTU Analog
Output 8CH (B)
通信接口 RS485
通信波特率 4800，9600，19200，38400，57600，
115200，128000，256000
默认通信格式 9600，N，8，1
Modbus 协议 标准 Modbus RTU 协议
供电电压 DC 7~36V
输出模式 8 路电流输出 8 路电压输出
分辨率 12 位，1μA 12 位，1mV
量程 0~20mA 0~10V
输出精度 ±0.03mA ±0.01V

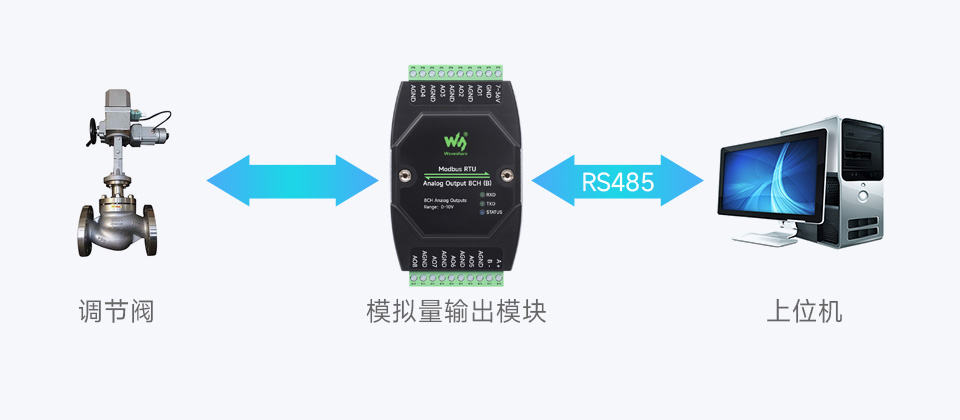

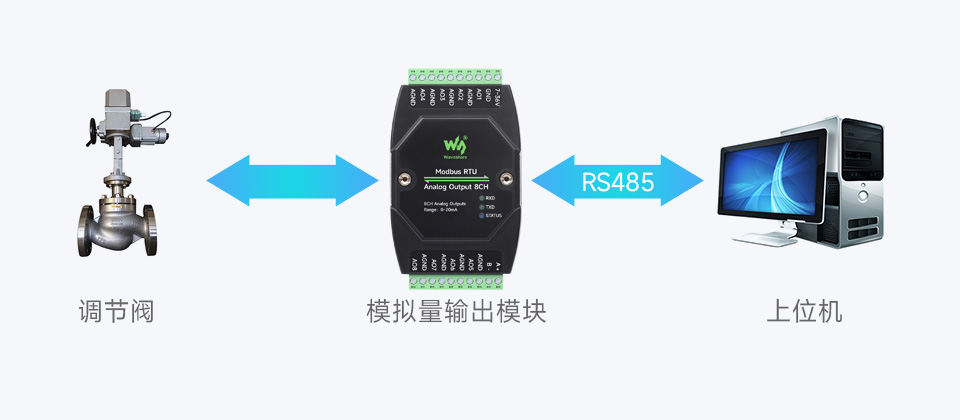

基本功能

支持通过 RS485 发送 Modbus RTU 协议指令
实现输出 0~10V / 0~20mA 传感器数据

工业级 8 路模拟量输出模块基本功能

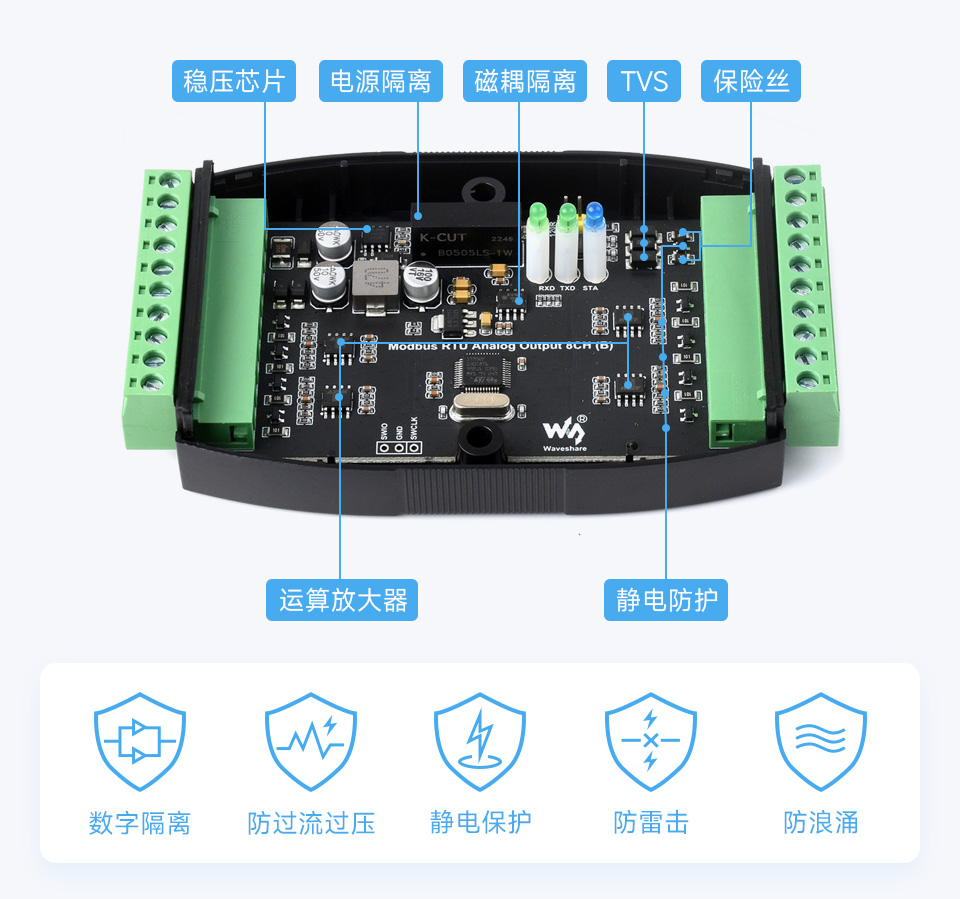

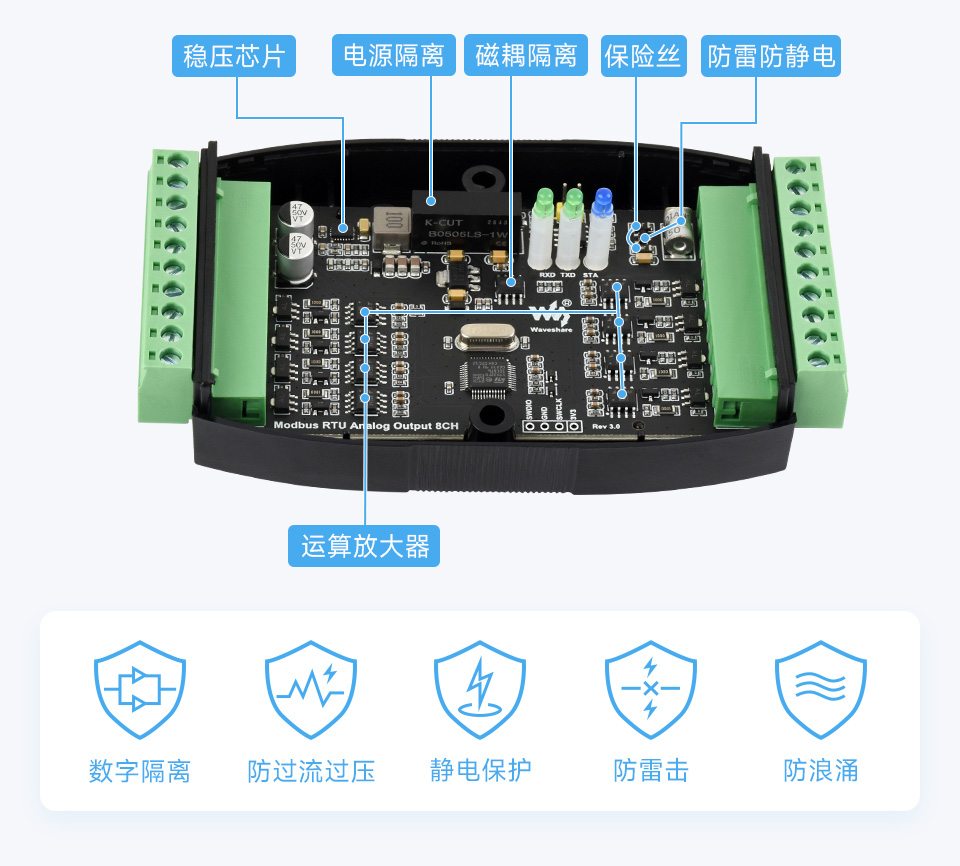

工业隔离保护

RS485 通讯实现电源和信号双隔离、可提供稳定的隔离电压，可靠性高，抗干扰强；内置 TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；内置自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流防过压，提高抗冲击能力，适用于高要求的工业环境

工业级 8 路模拟量输出模块工业隔离保护

注：2 个版本内部器件布局略有不同，请以实物为准

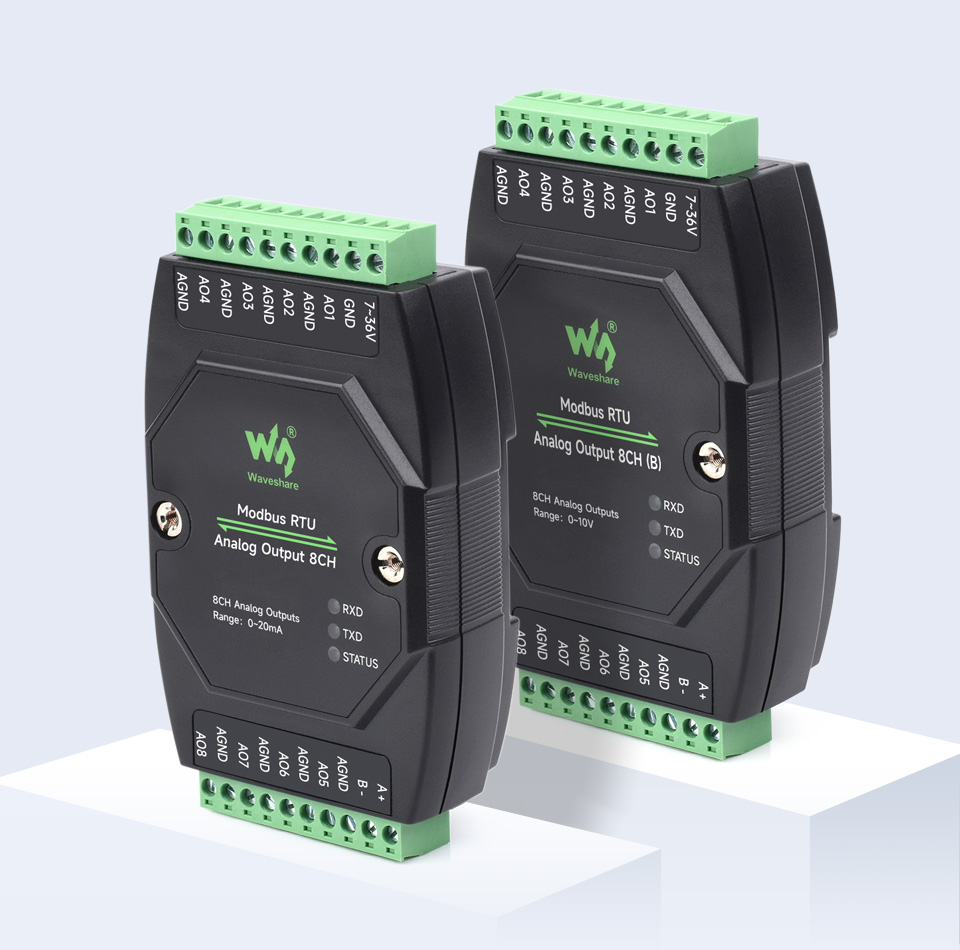

工业级高精度模拟量输出

8 路模拟量输出，12 位 DA 转换，高精度

工业级 8 路模拟量输出模块

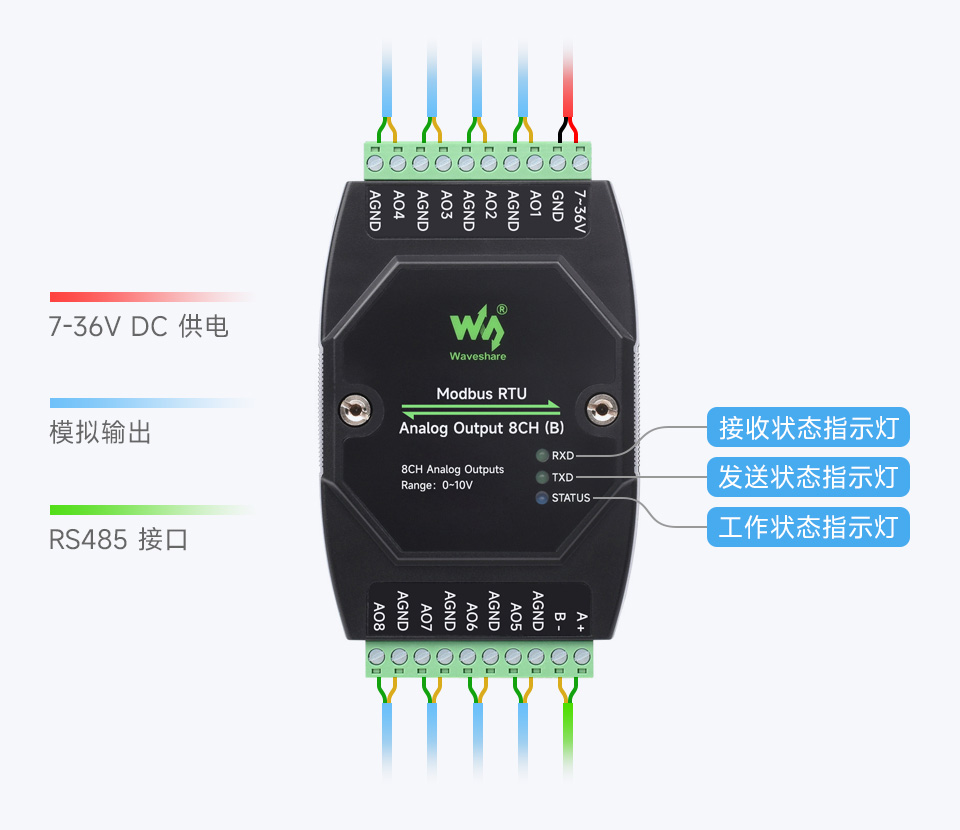

接口简介

工业级 8 路模拟量输出模块支持电压/电流采集

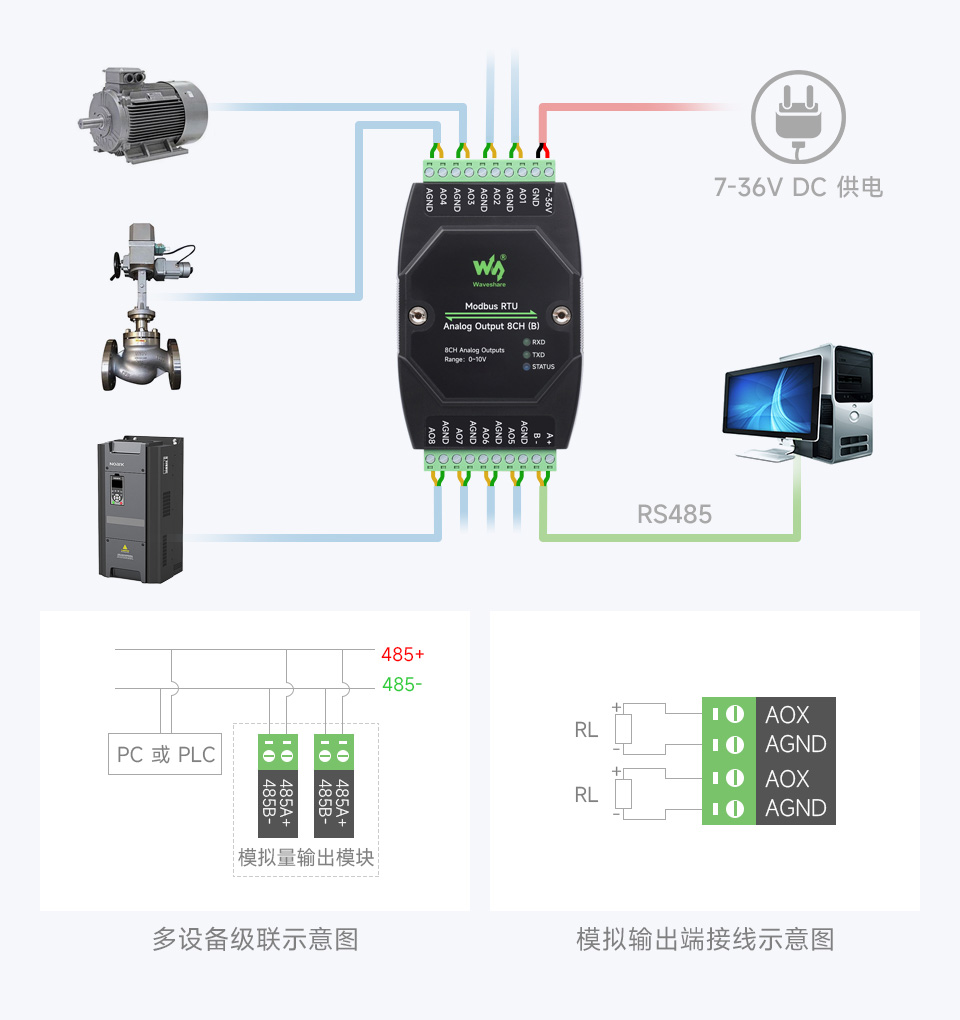

连接示意图

支持设置设备地址 (1~255) 实现多设备级联，支持电压/电流模拟量输出

工业级 8 路模拟量输出模块连接示意图

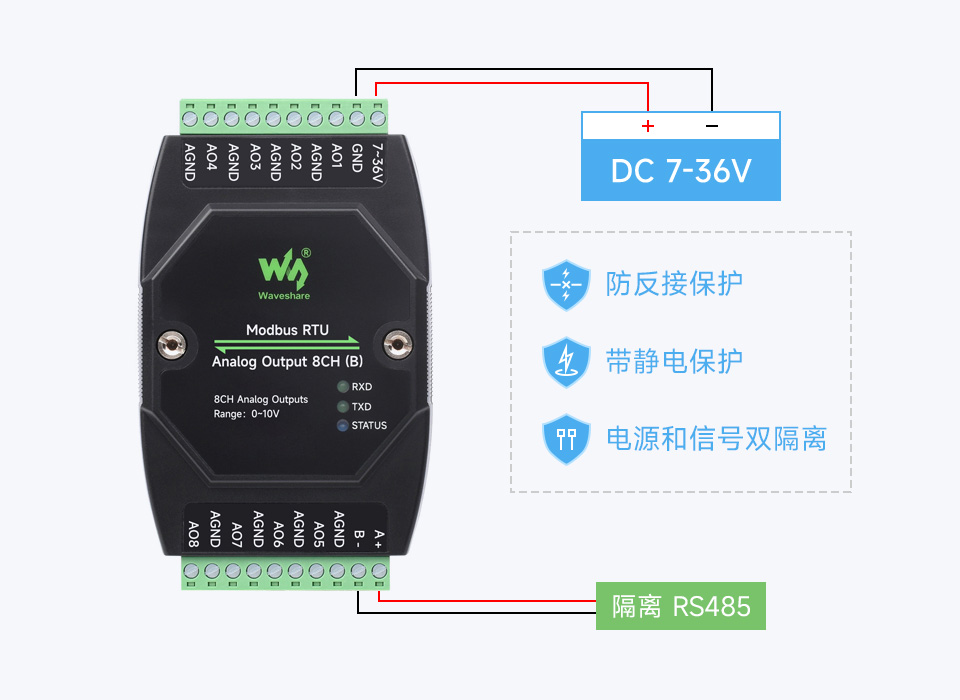

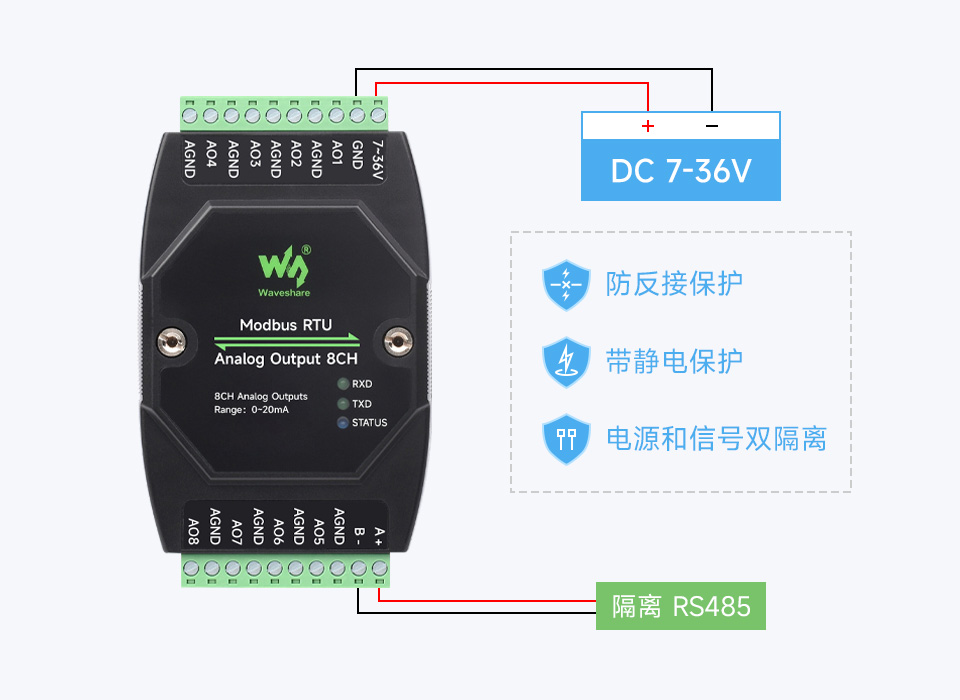

宽电压供电，隔离 RS485

内置保险丝，防反接保护，电源和信号双隔离

工业级 8 路模拟量输出模块宽电压供电

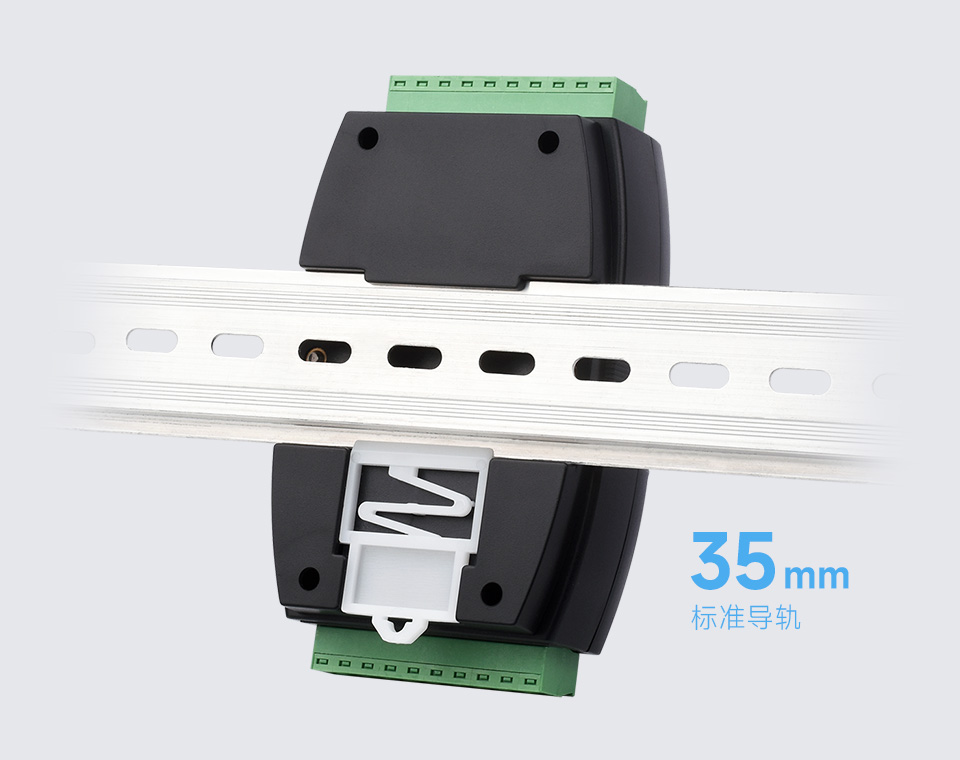

支持标准 DIN 导轨安装

支持 35mm 标准导轨，带导轨卡扣，安装方便

工业级 8 路模拟量输出模块支持标准 DIN 导轨安装

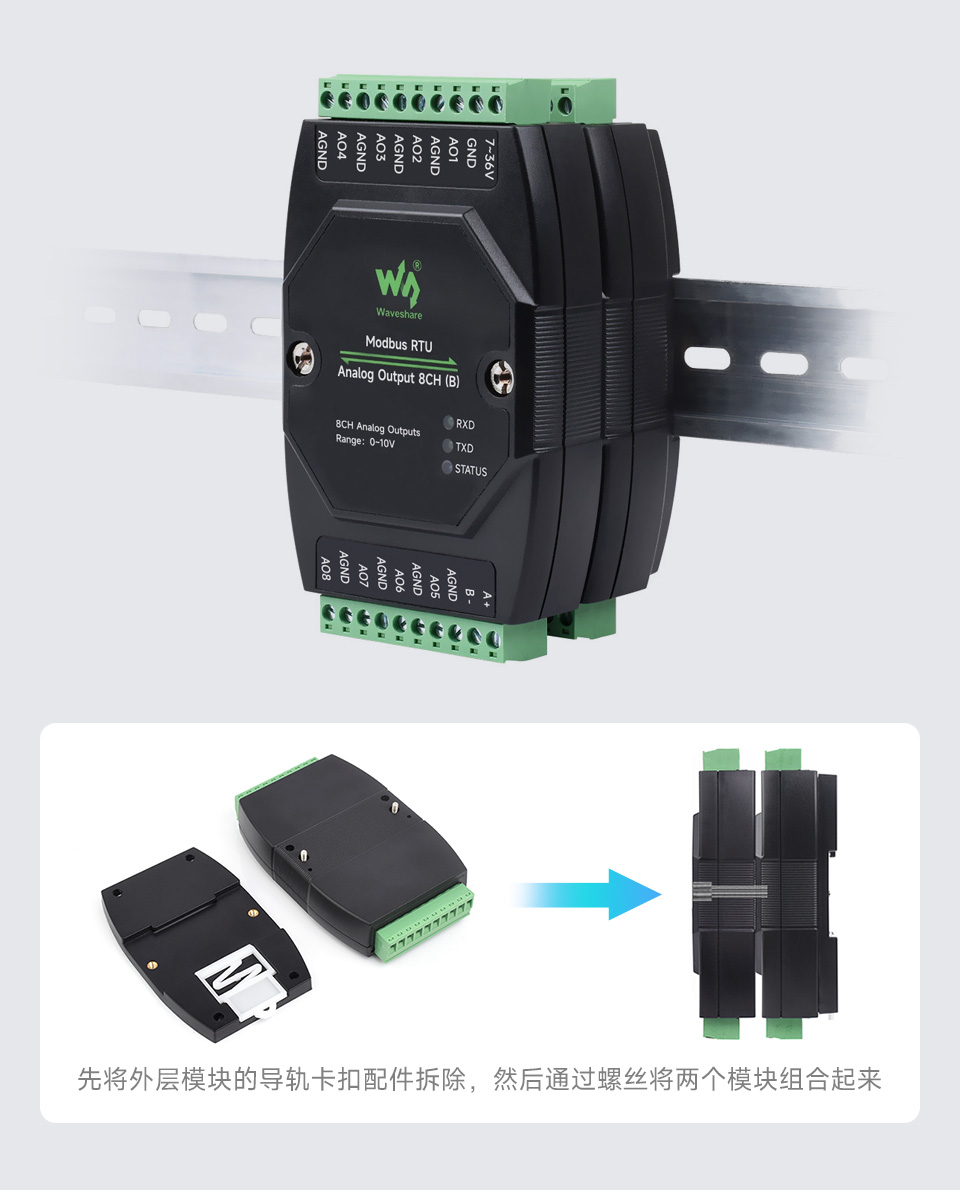

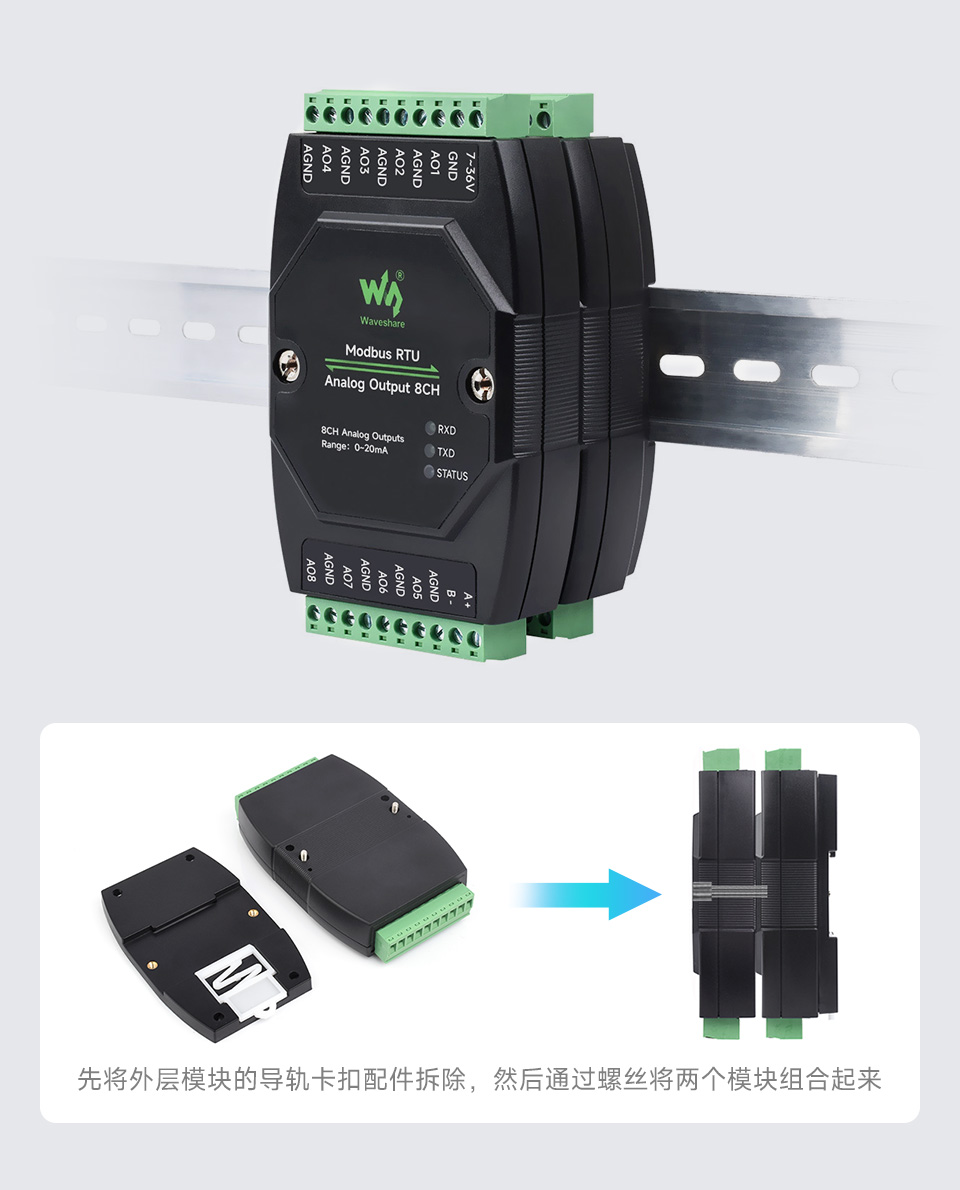

支持堆叠安装

工业级 8 路模拟量输出模块支持堆叠安装

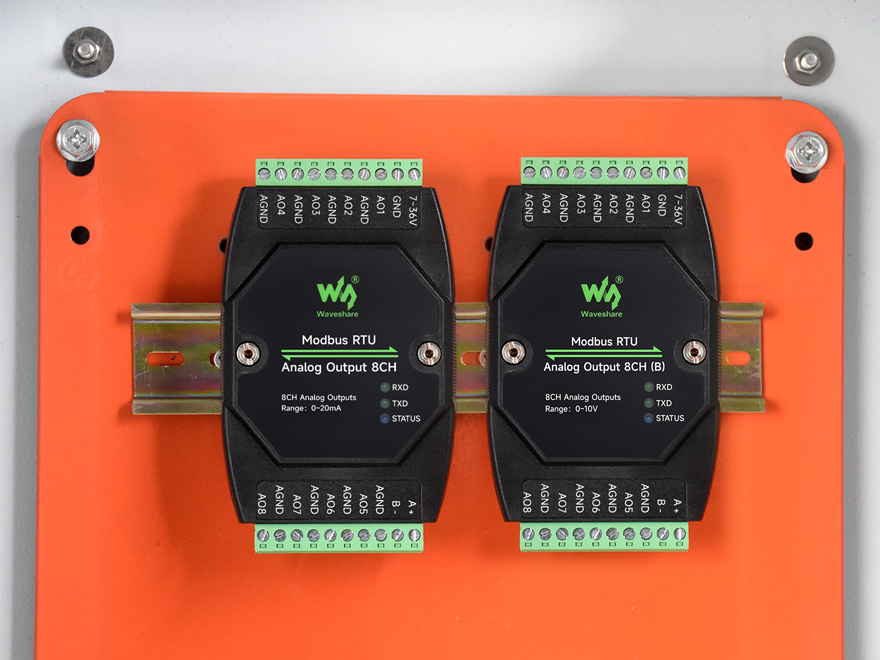

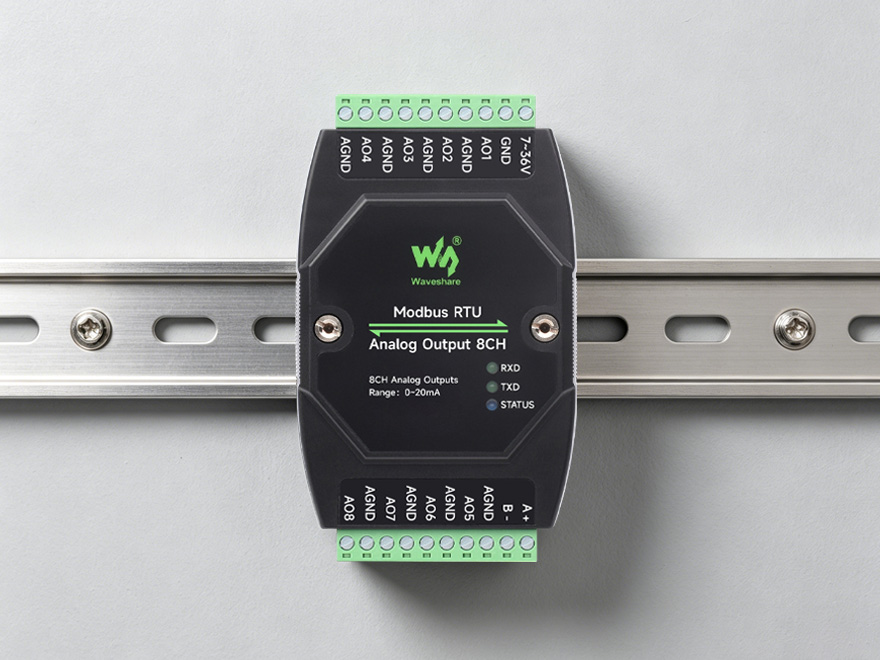

产品展示

工业级 8 路模拟量输出模块产品展示

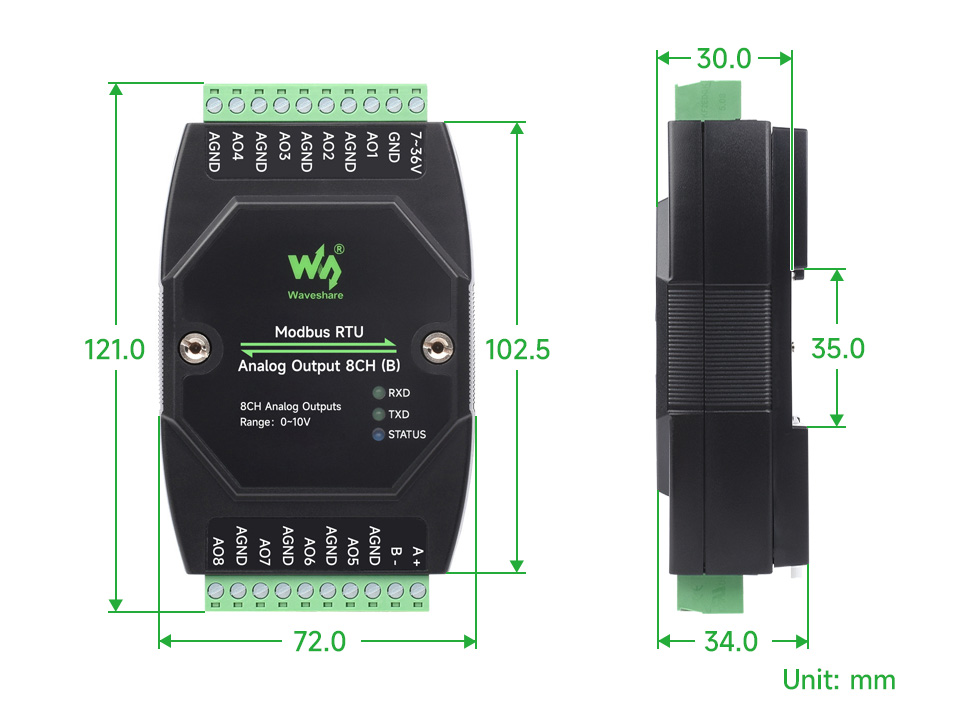

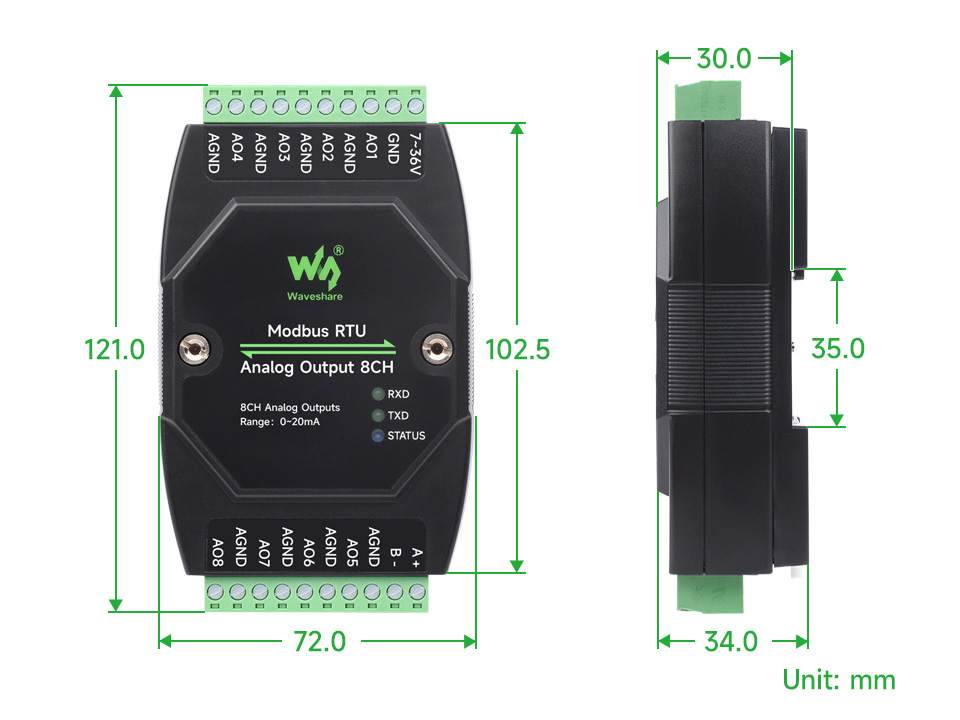

产品尺寸

工业级 8 路模拟量输出模块产品尺寸

产品资料

资料路径：www.waveshare.net/wiki/Modbus_RTU_Analog_Output_8CH

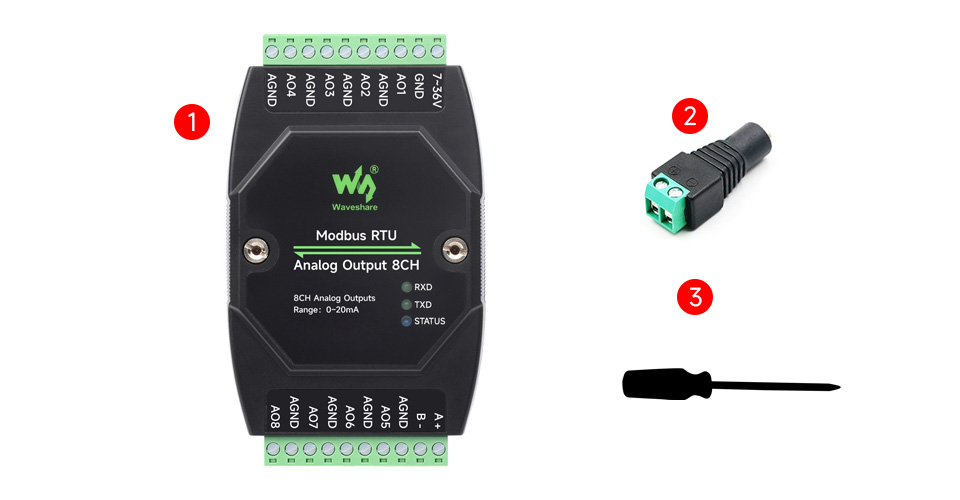

配置清单

Modbus RTU Analog Output 8CH 配置清单
  1. Modbus RTU Analog Output 8CH × 1
  2. 电源转接头 × 1
  3. 螺丝刀 × 1
  4. 本产品默认不配套电源，需要使用 15V 以上的电源供电，推荐选购：19V 电源
